Page 99 - 现代文物保护与修复技术研究

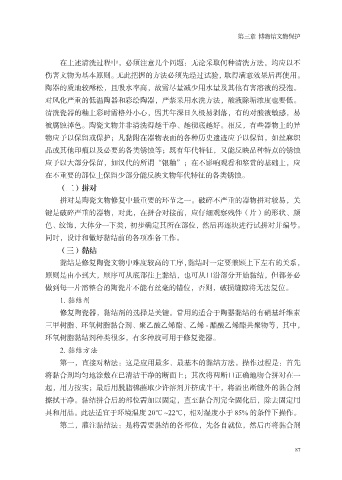

第三章 博物馆文物保护

在上述清洗过程中，必须注意几个问题：无论采取何种清洗方法，均应以不
伤害文物为基本原则。无此把握的方法必须先经过试验，取得满意效果后再使用。
陶器的质地较酥松，且吸水率高，故需尽量减少用水量及其他有害溶液的浸泡。
对风化严重的低温陶器和彩绘陶器，严禁采用水洗方法，酸液除垢浓度也要低。

清洗瓷器的釉上彩时需格外小心，因其年深日久极易剥落，有的对酸液敏感，易
被腐蚀掉色。陶瓷文物并非清洗得越干净、越彻底越好。相反，有些器物上的异
物应予以保留或保护；凡黏附在器物表面的各种历史遗迹应予以保留，如丝麻织
品或其他印痕以及必要的各类锈蚀等；既有年代特征，又能反映品种特点的锈蚀

应予以大部分保留，如汉代的所谓“银釉”；在不影响观看和鉴赏的基础上，应
在不重要的部位上保留少部分能反映文物年代特征的各类锈蚀。
（二）拼对
拼对是陶瓷文物修复中最重要的环节之一。破碎不严重的器物拼对较易，关

键是破碎严重的器物，对此，在拼合对接前，应仔细观察残件（片）的形状、颜
色、纹饰，大体分一下类，初步确定其所在部位，然后再逐块进行试拼对并编号。
同时，设计和做好黏结前的各项准备工作。
（三）黏结

黏结是修复陶瓷文物中难度较高的工序，黏结时一定要兼顾上下左右的关系，
原则是由小到大，顺序可从底部往上黏结，也可从口沿部分开始黏结，但都务必
做到每一片需整合的陶瓷片不能有丝毫的错位，否则，破损缝隙将无法复位。
1. 黏结剂

修复陶瓷器，黏结剂的选择是关键。常用的适合于陶器黏结的有硝基纤维素
三甲树脂、环氧树脂黏合剂、聚乙酸乙烯酯、乙烯 - 醋酸乙烯酯共聚物等，其中，
环氧树脂黏结剂种类很多，有多种胶可用于修复瓷器。
2. 黏结方法

第一，直接对粘法：这是应用最多、最基本的黏结方法。操作过程是：首先
将黏合剂均匀地涂敷在已清洁干净的断面上；其次将两断口正确地吻合拼对在一
起，用力按实；最后用脱脂棉蘸取少许溶剂并挤成半干，将溢出断缝外的黏合剂
擦拭干净。黏结拼合后的部位需加以固定，直至黏合剂完全固化后，除去固定用

具和用品。此法适宜于环境温度 20℃ ~22℃，相对湿度小于 85% 的条件下操作。
第二，灌注黏结法：是将需要黏结的各部位，先各自就位，然后再将黏合剂

87
