Page 101 - 现代文物保护与修复技术研究

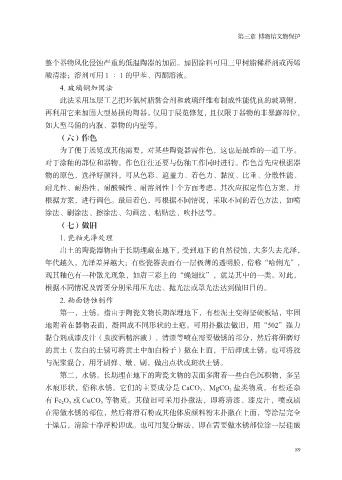

第三章 博物馆文物保护

整个器物风化侵蚀严重的低温陶器的加固。加固涂料可用三甲树脂稀释剂或丙烯
酸清漆；溶剂可用 1 ∶ 1 的甲苯、丙酮溶液。
4. 玻璃钢加固法
此法采用压层工艺把环氧树脂黏合剂和玻璃纤维布制成性能优良的玻璃钢，

再利用它来加固大型易损的陶器。仅用于展览修复，且仅限于器物的非暴露部位，
如大型马俑的内腹、器物的内壁等。
（六）作色
为了便于展览或其他需要，对某些陶瓷器需作色，这也是最难的一道工序。

对于涂釉的部位和器物，作色往往还要与仿釉工作同时进行。作色首先应根据器
物的原色，选择好颜料，可从色彩、遮盖力、着色力、黏度、比重、分散性能、
耐光性、耐热性、耐酸碱性、耐溶剂性十个方面考虑。其次应拟定作色方案，并
根据方案，进行调色。最后着色，可根据不同情况，采取不同的着色方法，如喷

涂法、刷涂法、擦涂法、勾画法、粘贴法、吹扑法等。
（七）做旧
1. 瓷釉光泽处理
出土的陶瓷器物由于长期埋藏在地下，受到地下的自然侵蚀，大多失去光泽，

年代越久，光泽差异越大；有些瓷器表面有一层极薄的透明膜，俗称“哈俐光”，
观其釉色有一种散光现象，如唐三彩上的“蝇翅纹”，就是其中的一类。对此，
根据不同情况及需要分别采用压光法、抛光法或罩光法达到做旧目的。
2. 釉面锈蚀制作

第一，土锈。指由于陶瓷文物长期深埋地下，有些泥土变得坚硬板结，牢固
地附着在器物表面，凝固成不同形状的土疤。可用扑撒法做旧，用“502”强力
黏合剂或漆皮汁（虫胶酒精溶液）、清漆等喷在需要做锈的部分，然后将研磨好
的黄土（发白的土锈可将黄土中加白粉子）撒在上面，干后即成土锈。也可将胶

与泥浆混合，用牙刷弹、墩、刷，做出点状或斑状土锈。
第二，水锈。长期埋在地下的陶瓷文物的表面多附着一些白色沉积物，多呈
水痕形状，俗称水锈。它们的主要成分是 CaCO 3 、MgCO 3 盐类物质，有些还杂
有 Fe 2 O 3 或 CuCO 3 等物质。其做旧可采用扑撒法，即将清漆、漆皮汁，喷或刷

在需做水锈的部位，然后将滑石粉或其他体质颜料粉末扑撒在上面，等涂层完全
干燥后，清除干净浮粉即成。也可用复分解法，即在需要做水锈部位涂一层硅酸

89
