Page 123 - 新时期水利工程施工管理及技术应用

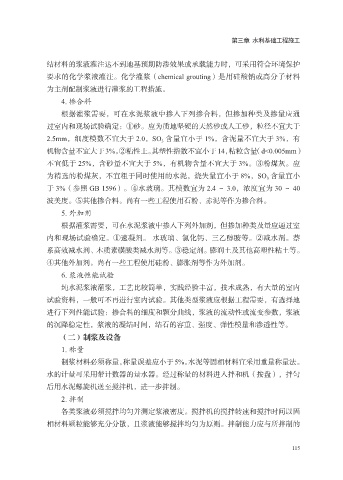

第三章 水利基础工程施工

结材料的浆液灌注达不到地基预期防渗效果或承载能力时，可采用符合环境保护
要求的化学浆液灌注。化学灌浆（chemical grouting）是用硅酸钠或高分子材料
为主剂配制浆液进行灌浆的工程措施。

4. 掺合料
根据灌浆需要，可在水泥浆液中掺入下列掺合料，但掺加种类及掺量应通
过室内和现场试验确定：①砂。应为质地坚硬的天然砂或人工砂，粒径不宜大于
2.5mm，细度模数不宜大于 2.0，SO 3 含量宜小于 1%，含泥量不宜大于 3%，有

机物含量不宜大于3%。②粘性土。其塑性指数不宜小于14，粘粒含量（d<0.005mm）
不宜低于 25%，含砂量不宜大于 5%，有机物含量不宜大于 3%。③粉煤灰。应
为精选的粉煤灰，不宜粗于同时使用的水泥，烧失量宜小于 8%，SO 3 含量宜小
于 3%（参照 GB 1596）。④水玻璃。其模数宜为 2.4 ～ 3.0，浓度宜为 30 ～ 40

波美度。⑤其他掺合料。尚有一些工程使用石粉、赤泥等作为掺合料。
5. 外加剂
根据灌浆需要，可在水泥浆液中掺入下列外加剂，但掺加种类及量应通过室
内和现场试验确定。①速凝剂。 水玻璃、氯化钙、三乙醇胺等。②减水剂。萘

系高效减水剂、木质素磺酸类减水剂等。③稳定剂。膨润土及其他高塑性粘土等。
④其他外加剂。尚有一些工程使用硅粉、膨胀剂等作为外加剂。
6. 浆液性能试验

纯水泥浆液灌浆，工艺比较简单，实践经验丰富，技术成熟，有大量的室内
试验资料，一般可不再进行室内试验。其他类型浆液应根据工程需要，有选择地
进行下列性能试验：掺合料的细度和颗分曲线，浆液的流动性或流变参数，浆液
的沉降稳定性，浆液的凝结时间，结石的容重、强度、弹性模量和渗透性等。
（二）制浆及设备

1. 称量
制浆材料必须称量，称量误差应小于5%。水泥等固相材料宜采用重量称量法。
水的计量可采用带计数器的量水器。经过称量的材料进入拌和机（按盘），拌匀

后用水泥螺旋机送至搅拌机，进一步拌制。
2. 拌制
各类浆液必须搅拌均匀并测定浆液密度。搅拌机的搅拌转速和搅拌时间以固
相材料颗粒能够充分分散，且浆液能够搅拌均匀为原则。拌制能力应与所拌制的

115
