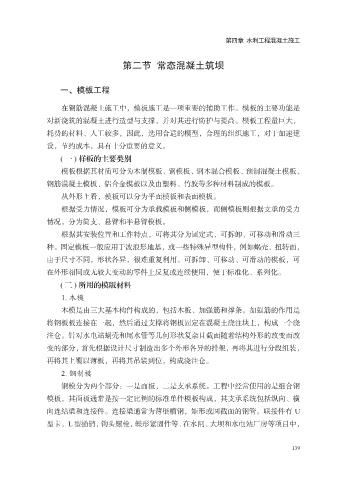

第四章 水利工程混凝土施工

第二节 常态混凝土筑坝

一、模板工程

在钢筋混凝土施工中，模板施工是一项重要的辅助工作。模板的主要功能是
对新浇筑的混凝土进行造型与支撑，并对其进行防护与提高。模板工程量巨大，

耗费的材料、人工较多，因此，选用合适的模型，合理的组织施工，对于加速建
设，节约成本，具有十分重要的意义。
( 一 ) 样板的主要类别
模板根据其材质可分为木制模板、钢模板、钢木混合模板、预制混凝土模板、

钢筋混凝土模板、铝合金模板以及由塑料、竹胶等多种材料制成的模板。
从外形上看，模板可以分为平面模板和表面模板。
根据受力情况，模板可分为承载模板和侧模板，而侧模板则根据支承的受力

情况，分为简支、悬臂和半悬臂模板。
根据其安装位置和工作特点，可将其分为固定式、可拆卸、可移动和滑动三
种。固定模板一般应用于波浪形地基，或一些特殊异型构件，例如蜗壳、扭转面，
由于尺寸不同，形状各异，很难重复利用。可拆卸、可移动、可滑动的模板，可

在外形相同或无较大变动的零件上反复或连续使用，便于标准化、系列化。
( 二 ) 所用的模版材料
1. 木模

木模是由三大基本构件构成的，包括木板、加强筋和撑条。加强筋的作用是
将钢板板连接在一起，然后通过支撑将钢板固定在混凝土浇注块上，构成一个浇
注仓。针对水电站蜗壳和尾水管等几何形状复杂且截面随着结构外形的改变而改
变的部分，首先根据设计尺寸制造出多个外形各异的排架，再将其进行分段组装，

再将其上覆以薄板，再将其吊装到位，构成浇注仓。
2. 钢制模
钢模分为两个部分：一是面板，二是支承系统。工程中经常使用的是组合钢

模板，其面板通常是按一定比例的标准单件模板构成，其支承系统包括纵向、横
向连结梁和连接件。连接梁通常为薄壁槽钢，矩形或圆截面的钢管。联接件有 U
型卡， L 型插销，钩头螺栓，蝶形紧固件等 . 在水闸、大坝和水电站厂房等项目中，
