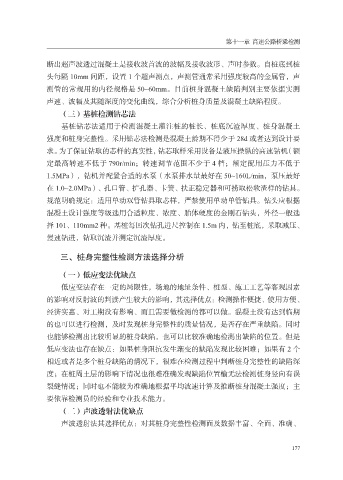

第十一章 高速公路桥梁检测

断出超声波透过混凝土是接收波首波的波幅及接收波形、声时参数。自桩底到桩
头每隔 10mm 间距，设置 1 个超声测点，声测管通常采用强度较高的金属管，声
测管的常规用的内径规格是 50~60mm。目前桩身混凝土缺陷判别主要依据实测

声速、波幅及其随深度的变化曲线，综合分析桩身质量及混凝土缺陷程度。
（三）基桩检测钻芯法
基桩钻芯法适用于检测混凝土灌注桩的桩长、桩底沉渣厚度、桩身混凝土
强度和桩身完整性。采用钻芯法检测是混凝土龄期不得少于 28d 或者达到设计要

求。为了保证钻取的芯样的真实性，钻芯取样采用设备是液压操纵的高速钻机（额
定最高转速不低于 790r/min；转速调节范围不少于 4 档；额定配用压力不低于
1.5MPa），钻机并配置合适的水泵（水泵排水量最好在 50~160L/min，泵压最好
在 1.0~2.0MPa）、孔口管、扩孔器、卡簧、扶正稳定器和可捞取松软渣样的钻具。

规范明确规定：适用单动双管钻具取芯样，严禁使用单动单管钻具。钻头应根据
混凝土设计强度等级选用合适粒度、浓度、胎体硬度的金刚石钻头，外径一般选
择 101、110mm2 种。基桩每回次钻孔进尺控制在 1.5m 内，钻至桩底，采取减压、
慢速钻进，钻取沉渣并测定沉渣厚度。

三、桩身完整性检测方法选择分析

（一）低应变法优缺点
低应变法存在一定的局限性，场地的地址条件、桩型、施工工艺等客观因素

的影响对反射波的判读产生较大的影响，其选择优点：检测操作便捷、使用方便、
经济实惠、对工期没有影响、而且需要做检测的都可以做。混凝土没有达到临期
的也可以进行检测，及时发现桩身完整性的质量情况，是否存在严重缺陷。同时
也能够检测出比较明显的桩身缺陷，也可以比较准确地检测出缺陷的位置。但是

低应变法也存在缺点：如果桩身阻抗发生渐变的缺陷发现比较困难；如果有 2 个
相近或者是多个桩身缺陷的情况下，很难在检测过程中判断桩身完整性的缺陷深
度；在桩周土层的影响下情况也很难准确发现缺陷位置榆无法检测桩身竖向有误
裂缝情况；同时也不能较为准确地根据平均波速计算及推断桩身混凝土强度；主

要依靠检测员的经验和专业技术能力。
（二）声波透射法优缺点
声波透射法其选择优点：对其桩身完整性检测面及数据丰富、全面、准确、
