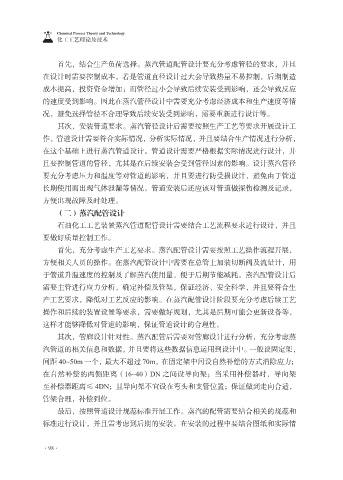

首先，结合生产负荷选择。蒸汽管道配管设计要充分考虑管径的要求，并且
在设计时需要控制成本，若是管道直径设计过大会导致热量不易控制，后期制造
成本提高，投资资金增加；而管径过小会导致后续安装受到影响，还会导致反应

的速度受到影响。因此在蒸汽管径设计中需要充分考虑经济成本和生产速度等情
况，避免选择管径不合理导致后续安装受到影响，需要重新进行设计等。
其次，安装管道要求。蒸汽管径设计后需要按照生产工艺等要求开展设计工
作，管道设计需要符合实际情况，分析实际情况，并且要结合生产情况进行分析，

在这个基础上进行蒸汽管道设计。管道设计需要严格根据实际情况进行设计，并
且要控制管道的管径，尤其是在后续安装会受到管径因素的影响。设计蒸汽管径
要充分考虑压力和温度等对管道的影响，并且要进行防受损设计，避免由于管道
长期使用而出现气体泄漏等情况。管道安装后还应该对管道做探伤检测及记录，

方便出现故障及时处理。
（二）蒸汽配管设计
石油化工工艺装置蒸汽管道配管设计需要结合工艺流程要求进行设计，并且
要做好质量控制工作。

首先，充分考虑生产工艺要求。蒸汽配管设计需要按照工艺操作流程开展，
方便相关人员的操作。在蒸汽配管设计中需要在总管上加装切断阀及流量计，用
于管道升温速度的控制及了解蒸汽使用量，便于后期节能减耗。蒸汽配管设计后
需要主管进行应力分析，确定补偿及管架，保证经济、安全科学，并且要符合生

产工艺要求，降低对工艺反应的影响。在蒸汽配管设计阶段要充分考虑后续工艺
操作和后续的装置设置等要求，需要做好规划，尤其是后期可能会更新设备等，
这样才能够降低对管道的影响，保证管道设计的合理性。
其次，管廊设计针对性。蒸汽配管后需要对管廊设计进行分析，充分考虑蒸

汽管道的相关信息和数据，并且要将这些数据信息运用到设计中。一般设固定架，
间距 40~50m 一个，最大不超过 70m，在固定架中间设自然补偿的方式消除应力；
在自然补偿的两侧距离（16~40）DN 之间设导向架；当采用补偿器时，导向架
至补偿器距离≤ 4DN；且导向架不宜设在弯头和支管位置；保证做到走向合适，

管架合理，补偿到位。
最后，按照管道设计规范标准开展工作。蒸汽的配管需要结合相关的规范和
标准进行设计，并且需考虑到后期的安装。在安装的过程中要结合图纸和实际情
