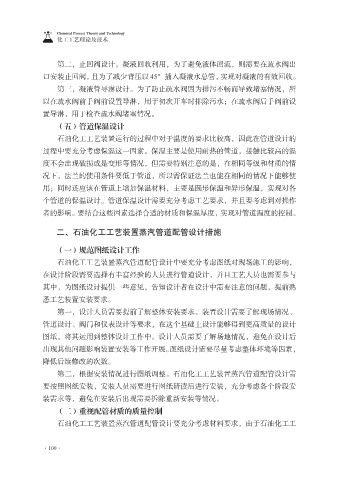

第二，止回阀设计。凝液回收利用，为了避免液体回流，则需要在疏水阀出
口安装止回阀，且为了减少背压以 45°插入凝液水总管，实现对凝液的有效回收。
第三，凝液管导淋设计。为了防止疏水阀因为排污不畅而导致堵塞情况，所

以在疏水阀前手阀前设置导淋，用于初次开车时排除污水；在疏水阀后手阀前设
置导淋，用于检查疏水阀堵塞情况。
（五）管道保温设计
石油化工工艺装置运行的过程中对于温度的要求比较高，因此在管道设计的

过程中要充分考虑保温这一因素。保温主要是使用耐热的管道，接触比较高的温
度不会出现破损或是变形等情况，但需要特别注意的是，在相同等级和材质的情
况下，法兰的使用条件要低于管道，所以需保证法兰也能在相同的情况下能够使
用；同时还应该在管道上增加保温材料，主要是圆形保温和异形保温，实现对各

个管道的保温设计。管道保温设计需要充分考虑工艺要求，并且要考虑到对操作
者的影响。要结合这些因素选择合适的材质和保温厚度，实现对管道温度的控制。

二、石油化工工艺装置蒸汽管道配管设计措施

（一）规范图纸设计工作
石油化工工艺装置蒸汽管道配管设计中要充分考虑图纸对现场施工的影响，
在设计阶段需要选择有丰富经验的人员进行管道设计，并且工艺人员也需要参与
其中，为图纸设计提供一些意见，告知设计者在设计中需要注意的问题，提前熟

悉工艺装置安装要求。
第一，设计人员需要提前了解整体安装要求。装置设计需要了解现场情况、
管道设计、阀门和仪表设计等要求，在这个基础上设计能够得到更高质量的设计
图纸，将其运用到整体设计工作中。设计人员需要了解场地情况，避免在设计后

出现其他问题影响装置安装等工作开展。图纸设计需要尽量考虑整体环境等因素，
降低后续修改的次数。
第二，根据安装情况进行图纸调整。石油化工工艺装置蒸汽管道配管设计需
要按照图纸安装，安装人员需要进行图纸研读后进行安装，充分考虑各个阶段安

装需求等，避免在安装后出现需要拆除重新安装等情况。
（二）重视配管材质的质量控制
石油化工工艺装置蒸汽管道配管设计要充分考虑材料要求，由于石油化工工
