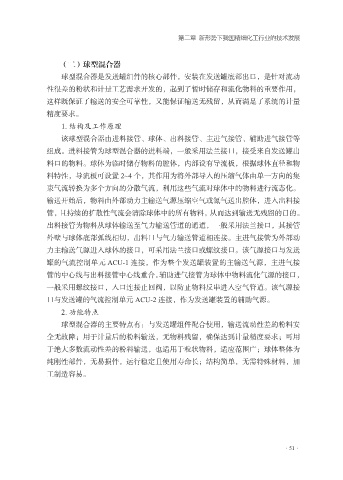

第二章 新形势下我国精细化工行业的技术发展

（二）球型混合器
球型混合器是发送罐组件的核心部件，安装在发送罐底部出口，是针对流动
性很差的粉状和计量工艺需求开发的，起到了暂时储存和流化物料的重要作用，

这样既保证了输送的安全可靠性，又能保证输送无残留，从而满足了系统的计量
精度要求。
1. 结构及工作原理
该球型混合器由进料接管、球体、出料接管、主进气接管、辅助进气接管等

组成。进料接管为球型混合器的进料端，一般采用法兰接口，接受来自发送罐出
料口的物料。球体为临时储存物料的腔体，内部设有导流板，根据球体直径和物
料特性，导流板可设置 2~4 个，其作用为将外部导入的压缩气体由单一方向的集
束气流转换为多个方向的分散气流，利用这些气流对球体中的物料进行流态化。

输送开始后，物料由外部动力主输送气源压缩空气或氮气送出腔体，进入出料接
管，且持续的扩散性气流会清除球体中的所有物料，从而达到输送无残留的目的。
出料接管为物料从球体输送至气力输送管道的通道，一般采用法兰接口，其接管
外壁与球体底部弧线相切，出料口与气力输送管道相连接。主进气接管为外部动

力主输送气源进入球体的接口，可采用法兰接口或螺纹接口。该气源接口与发送
罐的气流控制单元 ACU-1 连接，作为整个发送罐装置的主输送气源，主进气接
管的中心线与出料接管中心线重合。辅助进气接管为球体中物料流化气源的接口，
一般采用螺纹接口，入口连接止回阀，以防止物料反串进入空气管道。该气源接

口与发送罐的气流控制单元 ACU-2 连接，作为发送罐装置的辅助气源。
2. 功能特点
球型混合器的主要特点有：与发送罐组件配合使用，输送流动性差的粉料安
全无故障；用于计量后的粉料输送，无物料残留，确保达到计量精度要求；可用

于绝大多数流动性差的粉料输送，也适用于粒状物料，适应范围广；球体整体为
纯刚性部件，无易损件，运行稳定且使用寿命长；结构简单，无需特殊材料，加
工制造容易。
