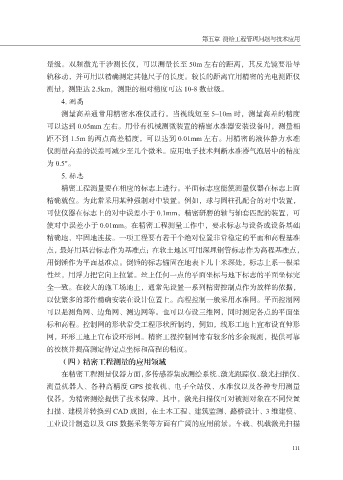

第五章 测绘工程管理问题与技术应用

量级。双频激光干涉测长仪，可以测量长至 50m 左右的距离，其反光镜要沿导
轨移动，并可用以精确测定其他尺子的长度。较长的距离宜用精密的光电测距仪
测量，测距达 2.5km，测距的相对精度可达 10-8 数量级。

4. 测高
测量高差通常用精密水准仪进行。当视线短至 5~10m 时，测量高差的精度
可以达到 0.05mm 左右。用带有机械测微装置的精密水准器安装设备时，测量相
距不到 1.5m 的两点高差精度，可以达到 0.01mm 左右。用精密的液体静力水准

仪测量高差的误差可减少至几个微米。应用电子技术判断水准器气泡居中的精度
为 0.5"。
5. 标志
精密工程测量要在相应的标志上进行。平面标志应能使测量仪器在标志上面

精确就位。为此常采用某种强制对中装置。例如，球与圆柱孔配合的对中装置，
可使仪器在标志上的对中误差小于 0.1mm，精密研磨的轴与轴套匹配的装置，可
使对中误差小于 0.01mm。在精密工程测量工作中，要求标志与设备或设备基础
精确地、牢固地连接。一项工程要有若干个绝对位置非常稳定的平面和高程基准

点，最好用基岩标志作为基准点；在软土地区可用深埋钢管标志作为高程基准点，
用倒锤作为平面基准点。倒锤的标志锚固在地表下几十米深处，标志上系一根柔
性丝，用浮力把它向上拉紧。丝上任何一点的平面坐标与地下标志的平面坐标完
全一致。在较大的施工场地上，通常先设置一系列精密控制点作为放样的依据，

以使繁多的部件精确安装在设计位置上。高程控制一般采用水准网。平面控制网
可以是测角网、边角网、测边网等。也可以布设三维网，同时测定各点的平面坐
标和高程。控制网的形状常受工程形状所制约，例如，线形工地上宜布设直伸形
网，环形工地上宜布设环形网。精密工程控制网常有较多的多余观测，提供可靠

的校核并提高测定待定点坐标和高程的精度。
（四）精密工程测量的应用领域
在精密工程测量仪器方面，多传感器集成测绘系统、激光跟踪仪、激光扫描仪、
测量机器人、各种高精度 GPS 接收机、电子全站仪、水准仪以及各种专用测量

仪器，为精密测绘提供了技术保障。其中，激光扫描仪可对被测对象在不同位置
扫描、建模并转换到 CAD 成图，在土木工程、建筑监测、路桥设计、3 维建模、
工业设计制造以及 GIS 数据采集等方面有广阔的应用前景。车载、机载激光扫描
