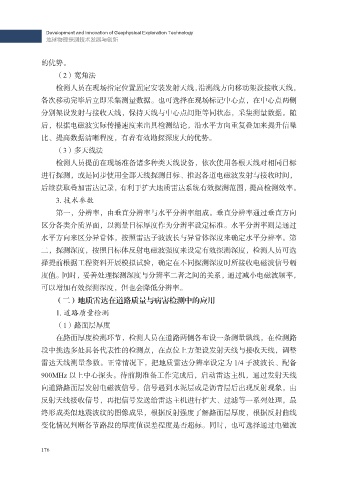

的优势。
（2）宽角法
检测人员在现场指定位置固定安装发射天线，沿测线方向移动架设接收天线，
各次移动完毕后立即采集测量数据。也可选择在现场标记中心点，在中心点两侧

分别架设发射与接收天线，保持天线与中心点间距等同状态，采集测量数据。随
后，根据电磁波实际传播速度来出具检测结论，沿水平方向重复叠加来提升信噪
比、提高数据清晰程度，有着有效勘探深度大的优势。
（3）多天线法

检测人员提前在现场准备诸多种类天线设备，依次使用各根天线对相同目标
进行探测，或是同步使用全部天线探测目标、推迟各道电磁波发射与接收时间，
后续获取叠加雷达记录，有利于扩大地质雷达系统有效探测范围，提高检测效率。
3. 技术参数

第一，分辨率，由垂直分辨率与水平分辨率组成。垂直分辨率通过垂直方向
区分各类介质界面，以测量目标厚度作为分辨率设定标准。水平分辨率则是通过
水平方向来区分异常体，按照雷达子波波长与异常体深度来确定水平分辨率。第
二，探测深度，按照目标体反射电磁波强度来设定有效探测深度，检测人员可选

择提前根据工程资料开展模拟试验，确定在不同探测深度时所接收电磁波信号幅
度值。同时，妥善处理探测深度与分辨率二者之间的关系，通过减小电磁波频率，
可以增加有效探测深度，但也会降低分辨率。
（二）地质雷达在道路质量与病害检测中的应用

1. 道路质量检测
（1）路面层厚度
在路面厚度检测环节，检测人员在道路两侧各布设一条测量纵线，在检测路
段中挑选多处具备代表性的检测点，在点位上方架设发射天线与接收天线，调整

雷达天线测量参数。正常情况下，把地质雷达分辨率设定为 1/4 子波波长、配备
900MHz 以上中心探头。待前期准备工作完成后，启动雷达主机，通过发射天线
向道路路面层发射电磁波信号，信号遇到水泥层或是沥青层后出现反射现象，由
反射天线接收信号，再把信号发送给雷达主机进行扩大、过滤等一系列处理，最

终形成类似地震波纹的图像成果，根据反射强度了解路面层厚度，根据反射曲线
变化情况判断各节路段的厚度值误差程度是否超标。同时，也可选择通过电磁波
