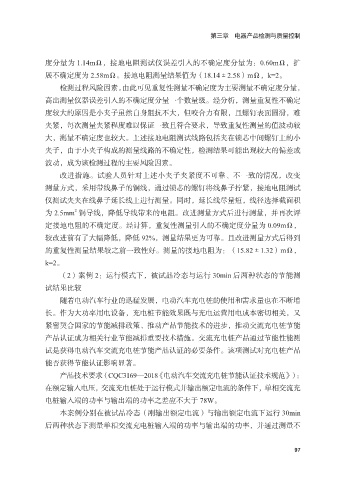

第三章 电器产品检测与质量控制

度分量为 1.14mΩ，接地电阻测试仪误差引入的不确定度分量为：0.60mΩ，扩
展不确定度为 2.58mΩ。接地电阻测量结果值为（18.14±2.58）mΩ，k=2。
检测过程风险因素。由此可见重复性测量不确定度为主要测量不确定度分量，
高出测量仪器误差引入的不确定度分量一个数量级。经分析，测量重复性不确定

度较大的原因是小夹子虽然自身阻抗不大，但咬合力有限，且螺钉表面圆滑，难
夹紧，每次测量夹紧程度难以保证一致且符合要求，导致重复性测量的值波动较
大，测量不确定度也较大。上述接地电阻测试线路包括夹在锁芯中间螺钉上的小
夹子，由于小夹子构成的测量线路的不确定性，检测结果可能出现较大的偏差或

波动，成为该检测过程的主要风险因素。
改进措施。试验人员针对上述小夹子夹紧度不可靠、不一致的情况，改变
测量方式，采用带线鼻子的铜线，通过锁芯的螺钉将线鼻子拧紧，接地电阻测试
仪测试夹夹在线鼻子延长线上进行测量。同时，延长线尽量短，线径选择截面积
2
为 2.5mm 铜导线，降低导线带来的电阻。改进测量方式后进行测量，并再次评
定接地电阻的不确定度。经计算，重复性测量引入的不确定度分量为 0.09mΩ，
较改进前有了大幅降低，降低 92%，测量结果更为可靠。且改进测量方式后得到
的重复性测量结果较之前一致性好。测量的接地电阻为：（15.82±1.32）mΩ，

k=2。
（2）案例 2：运行模式下，被试品冷态与运行 30min 后两种状态的节能测
试结果比较
随着电动汽车行业的迅猛发展，电动汽车充电桩的使用和需求量也在不断增

长。作为大功率用电设备，充电桩节能效果既与充电运营用电成本密切相关，又
紧密契合国家的节能减排政策、推动产品节能技术的进步，推动交流充电桩节能
产品认证成为相关行业节能减排重要技术措施。交流充电桩产品通过节能性能测
试是获得电动汽车交流充电桩节能产品认证的必要条件。该项测试对充电桩产品

能否获得节能认证影响显著。
产品技术要求（CQC3169—2018《电动汽车交流充电桩节能认证技术规范》）：
在额定输入电压，交流充电桩处于运行模式并输出额定电流的条件下，单相交流充
电桩输入端的功率与输出端的功率之差应不大于 78W。

本案例分别在被试品冷态（刚输出额定电流）与输出额定电流下运行 30min
后两种状态下测量单相交流充电桩输入端的功率与输出端的功率，并通过测量不

97
