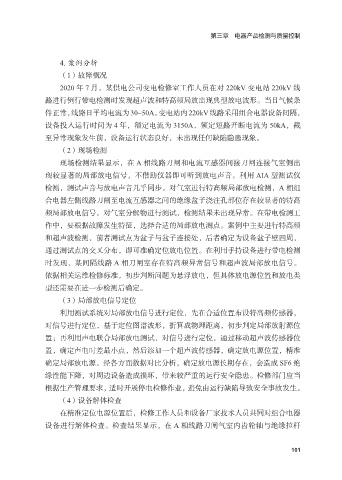

第三章 电器产品检测与质量控制

4. 案例分析
（1）故障概况
2020 年 7 月，某供电公司变电检修室工作人员在对 220kV 变电站 220kV 线
路进行例行带电检测时发现超声波和特高频局放出现典型放电波形。当日气候条

件正常，线路日平均电流为30~50A。变电站内220kV线路采用组合电器设备间隔，
设备投入运行时间为 4 年，额定电流为 3150A，额定短路开断电流为 50kA，截
至异常现象发生前，设备运行状态良好，未出现任何缺陷隐患现象。
（2）现场检测

现场检测结果显示，在 A 相线路刀闸和电流互感器间接刀闸连接气室侧出
现较显著的局部放电信号，不借助仪器即可听到放电声音。利用 AIA 型测试仪
检测，测试声音与放电声音几乎同步。对气室进行特高频局部放电检测，A 相组
合电器左侧线路刀闸至电流互感器之间的绝缘盆子浇注孔部位存在较显著的特高

频局部放电信号。对气室分解物进行测试，检测结果未出现异常。在带电检测工
作中，要根据故障发生特征，选择合适的局部放电测点。案例中主要进行特高频
和超声波检测，前者测试点为盆子与盆子连接处，后者确定为设备盆子壁四周，
通过测试点的交叉分布，即可准确定位放电位置。在利用手持设备进行带电检测

时发现，某间隔线路 A 相刀闸室存在特高频异常信号和超声波局部放电信号。
依据相关运维检修标准，初步判断问题为悬浮放电，但具体放电源位置和放电类
型还需要在进一步检测后确定。
（3）局部放电信号定位

利用测试系统对局部放电信号进行定位，先在合适位置布设特高频传感器，
对信号进行定位，基于定位图谱波形，折算成物理距离，初步判定局部放射源位
置；再利用声电联合局部放电测试，对信号进行定位，通过移动超声波传感器位
置，确定声电时差最小点，然后添加一个超声波传感器，确定放电源位置，精准

确定局部放电源。经各方面数据对比分析，确定放电源长期存在，会造成 SF6 绝
缘性能下降，对周边设备造成损坏，带来较严重的运行安全隐患。检修部门应当
根据生产管理要求，适时开展停电检修作业，避免由运行缺陷导致安全事故发生。
（4）设备解体检查

在精准定位电源位置后，检修工作人员和设备厂家技术人员共同对组合电器
设备进行解体检查。检查结果显示，在 A 相线路刀闸气室内齿轮轴与绝缘拉杆

101
