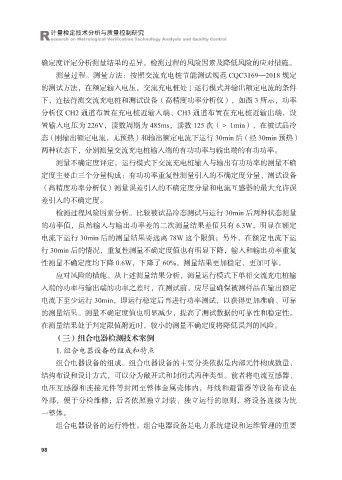

确定度评定分析测量结果的差异，检测过程的风险因素及降低风险的应对措施。
测量过程。测量方法：按照交流充电桩节能测试规范 CQC3169—2018 规定
的测试方法，在额定输入电压，交流充电桩处于运行模式并输出额定电流的条件
下，连接待测交流充电桩和测试设备（高精度功率分析仪），如图 3 所示，功率

分析仪 CH2 通道布置在充电桩近输入端、CH3 通道布置在充电桩近输出端，设
置输入电压为 226V，读数周期为 485ms，读数 125 次（＞ 1min），在被试品冷
态（刚输出额定电流，无预热）和输出额定电流下运行 30min 后（经 30min 预热）
两种状态下，分别测量交流充电桩输入端的有功功率与输出端的有功功率。

测量不确定度评定。运行模式下交流充电桩输入与输出有功功率的测量不确
定度主要由三个分量构成：有功功率重复性测量引入的不确定度分量、测试设备
（高精度功率分析仪）测量误差引入的不确定度分量和电流互感器的最大允许误
差引入的不确定度。

检测过程风险因素分析。比较被试品冷态测试与运行 30min 后两种状态测量
的功率值，虽然输入与输出功率差的二次测量结果差值只有 6.3W，明显在额定
电流下运行 30min 后的测量结果要远离 78W 这个限值；另外，在额定电流下运
行 30min 后的情况，重复性测量不确定度值也有明显下降，输入和输出功率重复

性测量不确定度均下降 0.6W，下降了 60%，测量结果更加稳定，更加可靠。
应对风险的措施。从上述测量结果分析，测量运行模式下单相交流充电桩输
入端的功率与输出端的功率之差时，在测试前，应尽量确保被测样品在输出额定
电流下至少运行 30min，即运行稳定后再进行功率测试，以获得更加准确、可靠

的测量结果。测量不确定度值也明显减少，提高了测试数据的可靠性和稳定性。
在测量结果处于判定限值附近时，较小的测量不确定度将降低误判的风险。
（三）组合电器检测技术案例
1. 组合电器设备的组成和特点

组合电器设备的组成。组合电器设备的主要分类依据是内部元件构成数量、
结构布设和设计方式，可以分为敞开式和封闭式两种类型。前者将电流互感器、
电压互感器和连接元件等封闭至整体金属壳体内，母线和避雷器等设备布设在
外部，便于分检维修；后者依照独立封装、独立运行的原则，将设备连接为统

一整体。
组合电器设备的运行特性。组合电器设备是电力系统建设和运维管理的重要
