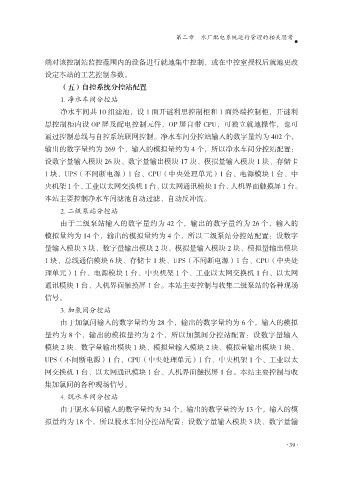

第二章 水厂配电系统运行管理的相关思考

端对该控制站监控范围内的设备进行就地集中控制，或在中控室授权后就地更改
设定本站的工艺控制参数。
（五）自控系统分控站配置
1. 净水车间分控站

净水车间共 10 组滤池，设 1 面开谜利思控制柜和 1 面终端控制柜，开谜利
思控制柜内设 OP 屏及配电控制元件，OP 屏自带 CPU，可独立就地操作，也可
通过控制总线与自控系统联网控制。净水车间分控站输入的数字量约为 402 个，
输出的数字量约为 269 个，输入的模拟量约为 4 个，所以净水车间分控站配置：

设数字量输入模块 26 块、数字量输出模块 17 块、模拟量输入模块 1 块、存储卡
1 块、UPS（不间断电源）1 台、CPU（中央处理单元）1 台、电源模块 1 台、中
央机架 1 个、工业以太网交换机 1 台、以太网通讯模块 1 台、人机界面触摸屏 1 台。
本站主要控制净水车间滤池自动过滤、自动反冲洗。

2. 二级泵站分控站
由于二级泵站输入的数字量约为 42 个，输出的数字量约为 26 个，输入的
模拟量约为 14 个，输出的模拟量约为 4 个，所以二级泵站分控站配置：设数字
量输入模块 3 块、数字量输出模块 2 块、模拟量输入模块 2 块、模拟量输出模块

1 块、总线通信模块 6 块、存储卡 1 块、UPS（不间断电源）1 台、CPU（中央处
理单元）1 台、电源模块 1 台、中央机架 1 个、工业以太网交换机 1 台、以太网
通讯模块 1 台、人机界面触摸屏 1 台。本站主要控制与收集二级泵站的各种现场
信号。

3. 加氯间分控站
由于加氯间输入的数字量约为 28 个，输出的数字量约为 6 个，输入的模拟
量约为 8 个，输出的模拟量约为 2 个，所以加氯间分控站配置：设数字量输入
模块 2 块、数字量输出模块 1 块、模拟量输入模块 2 块、模拟量输出模块 1 块、

UPS（不间断电源）1 台、CPU（中央处理单元）1 台、中央机架 1 个、工业以太
网交换机 1 台、以太网通讯模块 1 台、人机界面触摸屏 1 台。本站主要控制与收
集加氯间的各种现场信号。
4. 脱水车间分控站

由于脱水车间输入的数字量约为 34 个，输出的数字量约为 13 个，输入的模
拟量约为 18 个，所以脱水车间分控站配置：设数字量输入模块 3 块、数字量输
