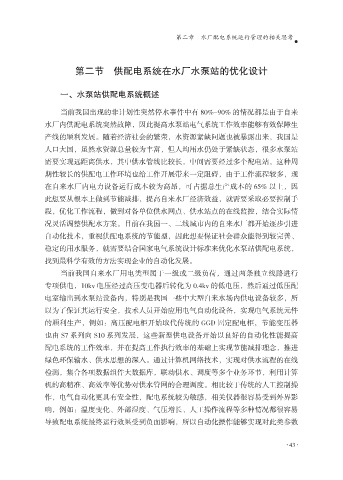

第二章 水厂配电系统运行管理的相关思考

第二节 供配电系统在水厂水泵站的优化设计

一、水泵站供配电系统概述

当前我国出现的非计划性突然停水事件中有 80%-90% 的情况都是由于自来
水厂内供配电系统突然故障，因此提高水泵站电气系统工作效率能够有效保障生
产线的顺利发展。随着经济社会的繁荣，水资源紧缺问题也被暴露出来，我国是
人口大国，虽然水资源总量较为丰富，但人均用水仍处于紧缺状态，很多水泵站

需要实现远距离供水，其中供水管线比较长，中间需要经过多个配电站，这种周
期性较长的供配电工作环境也给工作开展带来一定阻碍，由于工作流程较多，现
在自来水厂内电力设备运行成本较为高昂，可占据总生产成本的 65% 以上，因
此想要从根本上做到节能减排，提高自来水厂经济效益，就需要采取必要控制手

段，优化工作流程，做到对各单位供水网点、供水站点的在线监控，结合实际情
况灵活调整供配水方案。目前在我国一、二线城市内的自来水厂都开始逐步引进
自动化技术，重视供配电系统的节能型，因此想要保证社会群众能得到较完善、
稳定的用水服务，就需要结合国家电气系统设计标准来优化水泵站供配电系统，

找到最科学有效的方法实现企业的自动化发展。
当前我国自来水厂用电类型属于一级或二级负荷，通过两条独立线路进行
专项供电，10kv 电压经过高压变电器后转化为 0.4kv 的低电压，然后通过低压配
电室输出到水泵站设备内，特别是我国一些中大型自来水场内供电设备较多，所

以为了保证其运行安全，技术人员开始应用电气自动化设备，实现电气系统元件
的顺利生产，例如：高压配电柜开始取代传统的 GGD 固定配电柜，节能变压器
也由 S7 系列向 S10 系列发展，这些新型供电设备开始以良好的自动化性能提高
配电系统的工作效率，并在提高工作执行效率的基础上实现节能减排理念，推进

绿色环保输水、供水思想的深入。通过计算机网络技术，实现对供水流程的在线
检测，集合各项数据组件大数据库，联动供水、调度等多个业务环节，利用计算
机的高精准、高效率等优势对供水管网的合理调度。相比较于传统的人工控制操
作，电气自动化更具有安全性，配电系统较为敏感，相关仪器很容易受到外界影

响，例如：温度变化、外部湿度、气压增长、人工操作流程等多种情况都很容易
导致配电系统最终运行效果受到负面影响，所以自动化操作能够实现对此类参数
