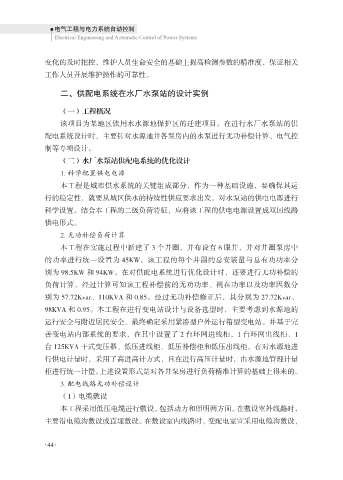

变化的及时把控，维护人员生命安全的基础上提高检测参数的精准度，保证相关
工作人员开展维护操作的可靠性。

二、供配电系统在水厂水泵站的设计实例

（一）工程概况
该项目为某地区饮用水水源地保护区的迁建项目。在进行水厂水泵站的供
配电系统设计时，主要针对水源地井各泵房内的水泵进行无功补偿计算、电气控
制等专项设计。
（二）水厂水泵站供配电系统的优化设计

1. 科学配置供电电源
本工程是城市供水系统的关键组成部分，作为一种基础设施，要确保其运
行的稳定性，就要从城区供水的持续性供应要求出发，对水泵站的供电电源进行

科学设置。结合本工程的二级负荷特征，应将该工程的供电电源设置成双回线路
供电形式。
2. 无功补偿负荷计算
本工程在实施过程中新建了 3 个井圈，并布设有 6 眼井，并对井圈泵房中
的功率进行统一设置为 45KW。该工程的每个井圈的总安装量与总有功功率分

别为 98.5KW 和 94KW。在对供配电系统进行优化设计时，还要进行无功补偿的
负荷计算，经过计算可知该工程补偿前的无功功率、视在功率以及功率因数分
别为 57.72Kvar、110KVA 和 0.85。经过无功补偿修正后，其分别为 27.72Kvar、

98KVA 和 0.95。本工程在进行变电站设计与设备选型时，主要考虑到水源地的
运行安全与附近居民安全，最终确定采用紧凑型户外运行箱型变电站。并基于完
善变电站内部系统的要求，在其中设置了 2 台环网进线柜，1 台环网出线柜、1
台 125KVA 干式变压器、低压进线柜、低压补偿柜和低压出线柜。在对水源地进
行供电计量时，采用了高进高计方式，且在进行高压计量时，由水源地管理计量

柜进行统一计量。上述设置形式是对各井泵房进行负荷精准计算的基础上得来的。
3. 配电线路无功补偿设计
（1）电缆敷设

本工程采用低压电缆进行敷设，包括动力和照明两方面。在敷设室外线路时，
主要沿电缆沟敷设或直埋敷设。在敷设室内线路时，变配电室宜采用电缆沟敷设，
