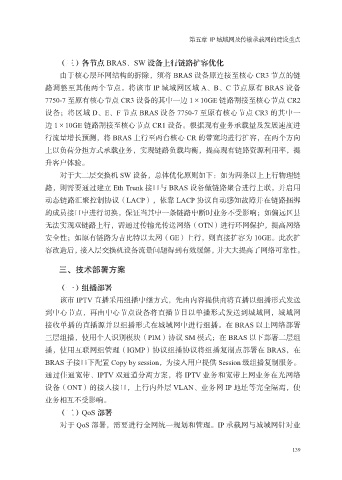

第五章 IP 城域网及传输承载网的建设重点

（三）各节点 BRAS、SW 设备上行链路扩容优化
由于核心层环网结构的拆除，须将 BRAS 设备原连接至核心 CR3 节点的链
路调整至其他两个节点。将该市 IP 城域网区域 A、B、C 节点原有 BRAS 设备
7750-7 至原有核心节点 CR3 设备的其中一边 1×10GE 链路割接至核心节点 CR2

设备；将区域 D、E、F 节点 BRAS 设备 7750-7 至原有核心节点 CR3 的其中一
边 1×10GE 链路割接至核心节点 CR1 设备。根据现有业务承载量及发展速度进
行流量增长预测，将 BRAS 上行至两台核心 CR 的带宽均进行扩容，在两个方向
上以负荷分担方式承载业务，实现链路负载均衡，提高现有链路资源利用率，提

升客户体验。
对于大二层交换机 SW 设备，总体优化原则如下：如为两条以上上行物理链
路，则需要通过建立 Eth Trunk 接口与 BRAS 设备做链路聚合进行上联，并启用
动态链路汇聚控制协议（LACP），依靠 LACP 协议自动感知故障并在链路捆绑

的成员接口中进行切换，保证当其中一条链路中断时业务不受影响；如偏远区县
无法实现双链路上行，需通过传输光传送网络（OTN）进行环网保护，提高网络
安全性；如原有链路为吉比特以太网（GE）上行，则直接扩容为 10GE。此次扩
容改造后，接入层交换机设备流量问题得到有效缓解，并大大提高了网络可靠性。

三、技术部署方案

（一）组播部署
该市 IPTV 直播采用组播中继方式，先由内容提供商将直播以组播形式发送

到中心节点，再由中心节点设备将直播节目以单播形式发送到城域网，城域网
接收单播的直播源并以组播形式在城域网中进行组播。在 BRAS 以上网络部署
三层组播，使用个人识别模块（PIM）协议 SM 模式；在 BRAS 以下部署二层组
播，使用互联网组管理（IGMP）协议组播协议将组播复制点部署在 BRAS，在
BRAS 子接口下配置 Copy by session，为接入用户提供 Session 级组播复制服务。

通过佳通宽带、IPTV 双通道分离方案，将 IPTV 业务和宽带上网业务在光网络
设备（ONT）的接入接口，上行内外层 VLAN、业务网 IP 地址等完全隔离，使
业务相互不受影响。

（二）QoS 部署
对于 QoS 部署，需要进行全网统一规划和管理。IP 承载网与城域网针对业

139
