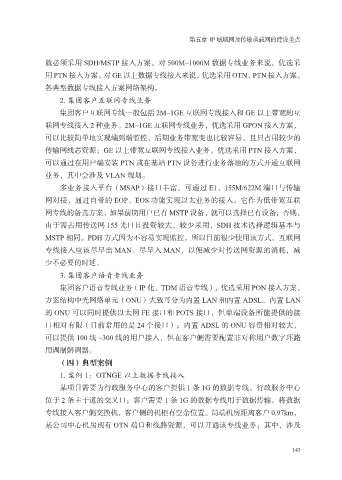

Page 157 - 大数据云计算技术与通信安全研究

第五章 IP 城域网及传输承载网的建设重点

就必须采用 SDH/MSTP 接入方案。对 500M~1000M 数据专线业务来说，优选采
用 PTN 接入方案。对 GE 以上数据专线接入来说，优选采用 OTN、PTN 接入方案。
各典型数据专线接入方案网络架构。
2. 集团客户互联网专线业务

集团客户互联网专线一般包括 2M~1GE 互联网专线接入和 GE 以上带宽的互
联网专线接入 2 种业务。2M~1GE 互联网专线业务，优选采用 GPON 接入方案，
可以比较简单地实现端到端监控，后期业务带宽变也比较容易，且只占用较少的
传输网线芯资源；GE 以上带宽互联网专线接入业务，优选采用 PTN 接入方案，

可以通过在用户端安装 PTN 或在基站 PTN 设备进行业务落地的方式开通互联网
业务，其中会涉及 VLAN 规划。
多业务接入平台（MSAP）接口丰富，可通过 E1、155M/622M 端口与传输
网对接，通过自带的 EOP、EOS 功能实现以太业务的接入。它作为低带宽互联

网专线的备选方案，如果前期用户已有 MSTP 设备，就可以选择已有设备；否则，
由于需占用传送网 155 光口且投资较大，较少采用，SDH 技术选择逻辑基本与
MSTP 相同。PDH 方式因为不容易实现监控，所以目前很少使用该方式。互联网
专线接入应该尽早出 MAN、尽早入 MAN，以便减少对传送网资源的消耗，减

少不必要的时延。
3. 集团客户语音专线业务
集团客户语音专线业务（IP 化、TDM 语音专线），优选采用 PON 接入方案，
方案结构中光网络单元（ONU）大致可分为内置 LAN 和内置 ADSL。内置 LAN

的 ONU 可以同时提供以太网 FE 接口和 POTS 接口，但单端设备所能提供的接
口相对有限（目前常用的是 24 个接口）；内置 ADSL 的 ONU 容量相对较大，
可以提供 100 线 ~300 线的用户接入，但在客户侧需要配置非对称用户数字环路
用调制解调器。

（四）典型案例
1. 案例 1：OTNGE 以上数据专线接入
某项目需要为行政服务中心的客户提供 1 条 1G 的数据专线。行政服务中心
位于 2 条主干道的交叉口；客户需要 1 条 1G 的数据专线用于数据传输。将数据

专线接入客户侧交换机，客户侧的机柜有空余位置。局端机房距离客户 0.97km，
某公司中心机房现有 OTN 端口和线路资源，可以开通该专线业务；其中，涉及

143
