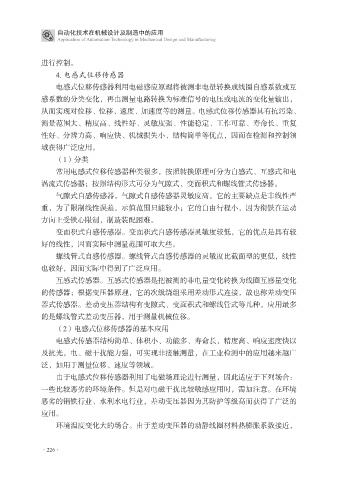

自动化技术在机械设计及制造中的应用
Application of Automation Technology in Mechanical Design and Manufacturing

进行控制。
4. 电感式位移传感器
电感式位移传感器利用电磁感应原理将被测非电量转换成线圈自感系数或互
感系数的分类变化，再由测量电路转换为标准信号的电压或电流的变化量输出，
从而实现对位移、位移、速度、加速度等的测量。电感式位移传感器具有抗污染、

测量范围大、精度高、线性好、灵敏度强、性能稳定、工作可靠、寿命长、重复
性好、分辨力高、响应快、机械损失小、结构简单等优点，因而在检测和控制领
域获得广泛应用。
（1）分类
常用电感式位移传感器种类很多，按照转换原理可分为自感式、互感式和电
涡流式传感器；按照结构形式可分为气隙式、变面积式和螺线管式传感器。
气隙式自感传感器。气隙式自感传感器灵敏度高，它的主要缺点是非线性严

重，为了限制线性误差，示值范围只能较小；它的自由行程小，因为衔铁在运动
方向上受铁心限制，制造装配困难。
变面积式自感传感器。变面积式自感传感器灵敏度较低，它的优点是具有较
好的线性，因而实际中测量范围可取大些。
螺线管式自感传感器。螺线管式自感传感器的灵敏度比截面型的更低，线性

也较好，因而实际中得到了广泛应用。
互感式传感器。互感式传感器是把被测的非电量变化转换为线圈互感量变化
的传感器；根据变压器原理，它的次级绕组采用差动形式连接，故也称差动变压
器式传感器。差动变压器结构有变隙式、变面积式和螺线管式等几种，应用最多
的是螺线管式差动变压器，用于测量机械位移。
（2）电感式位移传感器的基本应用

电感式传感器结构简单、体积小、功能多、寿命长，精度高、响应速度快以
及抗光，电、磁干扰能力强，可实现非接触测量，在工业检测中的应用越来越广
泛，如用于测量位移、速度等领域。
由于电感式位移传感器利用了电磁场理论进行测量，因此适应于下列场合：
一些比较恶劣的环境条件。但是对电磁干扰比较敏感应用时，需加注意。在环境

恶劣的钢铁行业、水利水电行业，差动变压器因为其防护等级高而获得了广泛的
应用。
环境温度变化大的场合。由于差动变压器的动静线圈材料热膨胀系数接近，

·226·
