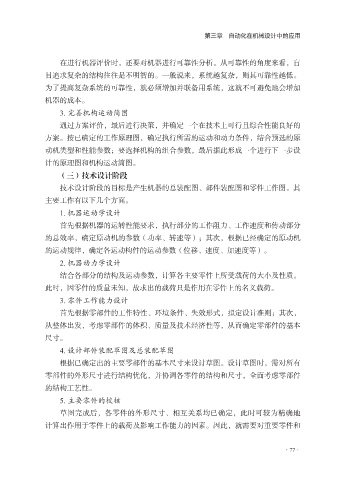

第三章 自动化在机械设计中的应用

在进行机器评价时，还要对机器进行可靠性分析。从可靠性的角度来看，盲
目追求复杂的结构往往是不明智的。一般说来，系统越复杂，则其可靠性越低。
为了提高复杂系统的可靠性，就必须增加并联备用系统，这就不可避免地会增加
机器的成本。

3. 完善机构运动简图
通过方案评价，最后进行决策，并确定一个在技术上可行且综合性能良好的
方案。按已确定的工作原理图，确定执行所需的运动和动力条件，结合预选的原
动机类型和性能参数；要选择机构的组合参数，最后据此形成一个进行下一步设

计的原理图和机构运动简图。
（三）技术设计阶段
技术设计阶段的目标是产生机器的总装配图、部件装配图和零件工作图。其
主要工作有以下几个方面。

1. 机器运动学设计
首先根据机器的运转性能要求，执行部分的工作阻力、工作速度和传动部分
的总效率，确定原动机的参数（功率、转速等）；其次，根据已经确定的原动机
的运动规律，确定各运动构件的运动参数（位移、速度、加速度等）。

2. 机器动力学设计
结合各部分的结构及运动参数，计算各主要零件上所受载荷的大小及性质。
此时，因零件的质量未知，故求出的载荷只是作用在零件上的名义载荷。
3. 零件工作能力设计

首先根据零部件的工作特性、环境条件、失效形式，拟定设计准则；其次，
从整体出发，考虑零部件的体积、质量及技术经济性等，从而确定零部件的基本
尺寸。
4. 设计部件装配草图及总装配草图

根据已确定出的主要零部件的基本尺寸来设计草图。设计草图时，需对所有
零部件的外形尺寸进行结构优化，并协调各零件的结构和尺寸，全面考虑零部件
的结构工艺性。
5. 主要零件的校核

草图完成后，各零件的外形尺寸、相互关系均已确定，此时可较为精确地
计算出作用于零件上的载荷及影响工作能力的因素。因此，就需要对重要零件和
