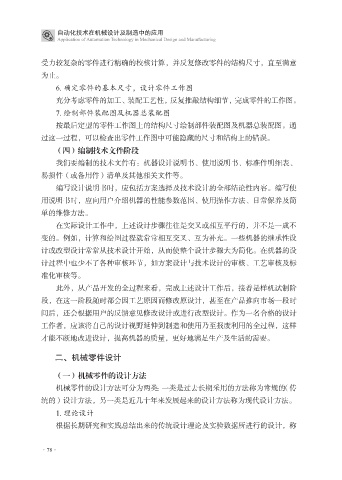

自动化技术在机械设计及制造中的应用
Application of Automation Technology in Mechanical Design and Manufacturing

受力较复杂的零件进行精确的校核计算，并反复修改零件的结构尺寸，直至满意
为止。
6. 确定零件的基本尺寸，设计零件工作图
充分考虑零件的加工、装配工艺性，反复推敲结构细节，完成零件的工作图。

7. 绘制部件装配图及机器总装配图
按最后定型的零件工作图上的结构尺寸绘制部件装配图及机器总装配图。通
过这一过程，可以检查出零件工作图中可能隐藏的尺寸和结构上的错误。
（四）编制技术文件阶段

我们要编制的技术文件有：机器设计说明书、使用说明书、标准件明细表、
易损件（或备用件）清单及其他相关文件等。
编写设计说明书时，应包括方案选择及技术设计的全部结论性内容。编写使
用说明书时，应向用户介绍机器的性能参数范围、使用操作方法、日常保养及简

单的维修方法。
在实际设计工作中，上述设计步骤往往是交叉或相互平行的，并不是一成不
变的。例如，计算和绘图过程就常常相互交叉、互为补充。一些机器的继承性设
计或改型设计常常从技术设计开始，从而使整个设计步骤大为简化。在机器的设

计过程中也少不了各种审核环节，如方案设计与技术设计的审核、工艺审核及标
准化审核等。
此外，从产品开发的全过程来看，完成上述设计工作后，接着是样机试制阶
段，在这一阶段随时都会因工艺原因而修改原设计，甚至在产品推向市场一段时

间后，还会根据用户的反馈意见修改设计或进行改型设计。作为一名合格的设计
工作者，应该将自己的设计视野延伸到制造和使用乃至报废利用的全过程，这样
才能不断地改进设计，提高机器的质量，更好地满足生产及生活的需要。

二、机械零件设计

（一）机械零件的设计方法
机械零件的设计方法可分为两类：一类是过去长期采用的方法称为常规的（传
统的）设计方法，另一类是近几十年来发展起来的设计方法称为现代设计方法。

1. 理论设计
根据长期研究和实践总结出来的传统设计理论及实验数据所进行的设计，称

·78·
