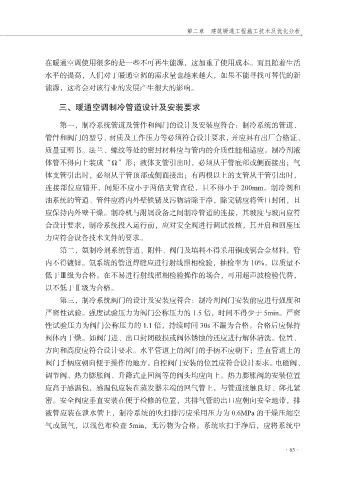

Page 73 - 现代化工程建设技术与理论创新

第二章 建筑暖通工程施工技术及优化分析

在暖通空调使用很多的是一些不可再生能源，这加重了使用成本。而且随着生活
水平的提高，人们对于暖通空调的需求量也越来越大，如果不能寻找可替代的新
能源，这将会对该行业的发展产生很大的影响。

三、暖通空调制冷管道设计及安装要求

第一，制冷系统管道及管件和阀门的设计及安装应符合：制冷系统的管道、
管件和阀门的型号、材质及工作压力等必须符合设计要求，并应具有出厂合格证、
质量证明书。法兰、螺纹等处的密封材料应与管内的介质性能相适应。制冷剂液
体管不得向上装成“Ω”形；液体支管引出时，必须从干管底部或侧面接出；气

体支管引出时，必须从干管顶部或侧面接出；有两根以上的支管从干管引出时，
连接部位应错开，间距不应小于两倍支管直径，且不得小于 200mm。制冷剂和
油系统的管道、管件应将内外壁铁锈及污物清除干净，除完锈应将管口封闭，且

应保持内外壁干燥。制冷机与附属设备之间制冷管道的连接，其坡度与坡向应符
合设计要求，制冷系统投入运行前，应对安全阀进行调试校核，其开启和回座压
力应符合设备技术文件的要求。
第二，氨制冷剂系统管道、附件、阀门及填料不得采用铜或铜合金材料，管

内不得镀锌。氨系统的管道焊缝应进行射线照相检验，抽检率为 10%，以质量不
低于Ⅲ级为合格。在不易进行射线照相检验操作的场合，可用超声波检验代替，
以不低于Ⅱ级为合格。
第三，制冷系统阀门的设计及安装应符合：制冷剂阀门安装前应进行强度和

严密性试验。强度试验压力为阀门公称压力的 1.5 倍，时间不得少于 5min。严密
性试验压力为阀门公称压力的 1.1 倍，持续时间 30s 不漏为合格。合格后应保持
阀体内干燥。如阀门进、出口封闭破损或阀体锈蚀的还应进行解体清洗。位置、
方向和高度应符合设计要求。水平管道上的阀门的手柄不应朝下；垂直管道上的

阀门手柄应朝向便于操作的地方。自控阀门安装的位置应符合设计要求。电磁阀、
调节阀、热力膨胀阀、升降式止回阀等的阀头均应向上。热力膨胀阀的安装位置
应高于感温包，感温包应装在蒸发器末端的回气管上，与管道接触良好、绑扎紧
密。安全阀应垂直安装在便于检修的位置，其排气管的出口应朝向安全地带，排

液管应装在泄水管上，制冷系统的吹扫排污应采用压力为 0.6MPa 的干燥压缩空
气或氮气，以浅色布检查 5min，无污物为合格。系统吹扫干净后，应将系统中
