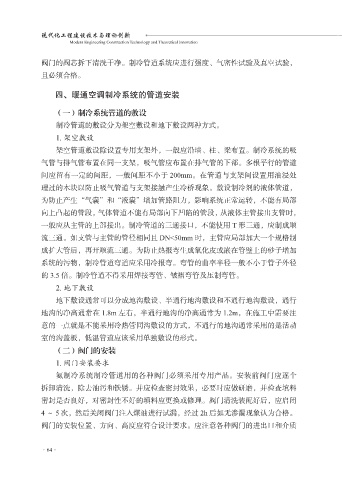

阀门的阀芯拆下清洗干净。制冷管道系统应进行强度、气密性试验及真空试验，
且必须合格。

四、暖通空调制冷系统的管道安装

（一）制冷系统管道的敷设
制冷管道的敷设分为架空敷设和地下敷设两种方式。
1. 架空敷设
架空管道敷设除设置专用支架外，一般应沿墙、柱、梁布置。制冷系统的吸
气管与排气管布置在同一支架，吸气管应布置在排气管的下部。多根平行的管道

间应留有一定的间距，一般间距不小于 200mm。在管道与支架间设置用油浸处
理过的木块以防止吸气管道与支架接触产生冷桥现象。敷设制冷剂的液体管道，
为防止产生“气囊”和“液囊”增加管路阻力，影响系统正常运转，不能有局部

向上凸起的管段，气体管道不能有局部向下凹陷的管段，从液体主管接出支管时，
一般应从主管的上部接出。制冷管道的三通接口，不能使用 T 形三通，应制成顺
流三通。如支管与主管的管径相同且 DN<50mm 时，主管应局部加大一个规格制
成扩大管后，再开顺流三通。为防止热报弯生成氧化皮或嵌在管壁上的砂子增加

系统的污物，制冷管道弯道应采用冷报弯。弯管的曲率半径一般不小于管子外径
的 3.5 倍。制冷管道不得采用焊接弯管、皱褶弯管及压制弯管。
2. 地下敷设
地下敷设通常可以分成地沟敷设、半通行地沟敷设和不通行地沟敷设，通行

地沟的净高通常在 1.8m 左右，半通行地沟的净高通常为 1.2m，在施工中需要注
意的一点就是不能采用冷热管同沟敷设的方式，不通行的地沟通常采用的是活动
室的沟盖板，低温管道应该采用单独敷设的形式。
（二）阀门的安装

1. 阀门安装要求
氨制冷系统制冷管道用的各种阀门必须采用专用产品。安装前阀门应逐个
拆卸清洗，除去油污和铁锈。并应检查密封效果，必要时应做研磨，并检查填料
密封是否良好，对密封性不好的填料应更换或修理。阀门清洗装配好后，应启闭

4 ～ 5 次，然后关闭阀门注入煤油进行试漏，经过 2h 后如无渗漏现象认为合格。
阀门的安装位置、方向、高度应符合设计要求。应注意各种阀门的进出口和介质
