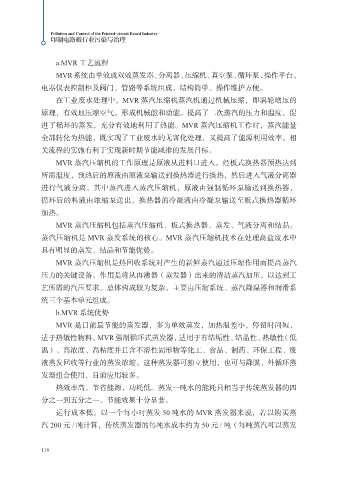

a.MVR 工艺流程
MVR 系统由单效或双效蒸发器、分离器、压缩机、真空泵、循环泵、操作平台、
电器仪表控制柜及阀门、管路等系统组成，结构简单、操作维护方便。
在工业废水处理中，MVR 蒸汽压缩机蒸汽机通过机械压缩，即涡轮增压的

原理，有效地压缩空气，形成机械能和动能。提高了二次蒸汽的压力和温度，促
进了循环的蒸发，充分有效地利用了热能。MVR 蒸汽压缩机工作时，蒸汽能量
全部转化为热能，既实现了工业废水的无害化处理，又提高了能源利用效率。相
关流程的实施有利于实现新时期节能减排的发展目标。

MVR 蒸汽压缩机的工作原理是原液从进料口进入，经板式换热器预热达到
所需温度，预热后的原液由原液泵输送到换热器进行换热，然后进入气液分离器
进行气液分离，其中蒸汽进入蒸汽压缩机，原液由强制循环泵输送到换热器，
循环后的料液由浓缩泵送出，换热器的冷凝液由冷凝泵输送至板式换热器循环

加热。
MVR 蒸汽压缩机包括蒸汽压缩机、板式换热器、蒸发、气液分离和结晶。
蒸汽压缩机是 MVR 蒸发系统的核心。MVR 蒸汽压缩机技术在处理高盐废水中
具有明显的蒸发、结晶和节能优势。

MVR 蒸汽压缩机是热回收系统对产生的新鲜蒸汽通过压缩作用而提高蒸汽
压力的关键设备。作用是将从再沸器（蒸发器）出来的清洁蒸汽加压，以达到工
艺所需的汽压要求。总体构成较为复杂，主要由压缩系统、蒸汽降温器和润滑系
统三个基本单元组成。

b.MVR 系统优势
MVR 是目前最节能的蒸发器，多为单效蒸发，加热温差小，停留时间短，
适于热敏性物料。MVR 强制循环式蒸发器，适用于有结垢性、结晶性、热敏性（低
温）、高浓度、高粘度并且含不溶性固形物等化工、食品、制药、环保工程、废

液蒸发回收等行业的蒸发浓缩。这种蒸发器可独立使用，也可与降膜、外循环蒸
发器组合使用，目前应用较多。
热效率高，节省能源，功耗低。蒸发一吨水的能耗只相当于传统蒸发器的四
分之一到五分之一。节能效果十分显著。

运行成本低。以一个每小时蒸发 50 吨水的 MVR 蒸发器来说，若以购买蒸
汽 200 元 / 吨计算，传统蒸发器的每吨水成本约为 50 元 / 吨（每吨蒸汽可以蒸发
