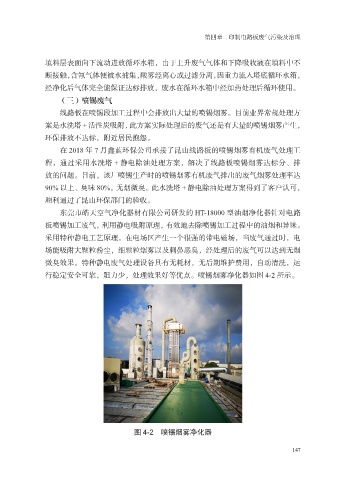

Page 157 - 印制电路板行业污染与治理

第四章 印制电路板废气污染及治理

填料层表面向下流动进放循环水箱，由于上升废气气体和下降吸收液在填料中不
断接触，含氰气体便被水捕集，酸雾经离心或过滤分离，因重力流入塔底循环水箱，
经净化后气体完全能保证达标排放，废水在循环水箱中经加药处理后循环使用。
（三）喷锡废气

线路板在喷锡段加工过程中会排放出大量的喷锡烟雾。目前业界常规处理方
案是水洗塔 + 活性炭吸附，此方案实际处理后的废气还是有大量的喷锡烟雾产生，
环保排放不达标，附近居民抱怨。
在 2018 年 7 月鑫蓝环保公司承接了昆山线路板的喷锡烟雾有机废气处理工

程，通过采用水洗塔 + 静电除油处理方案，解决了线路板喷锡烟雾达标分、排
放的问题。目前，该厂喷锡生产时的喷锡烟雾有机废气排出的废气烟雾处理率达
90% 以上、臭味 80%，无烟微臭。此水洗塔 + 静电除油处理方案得到了客户认可，
顺利通过了昆山环保部门的验收。

东莞市皓天空气净化器材有限公司研发的 HT-18000 型油烟净化器针对电路
板喷锡加工废气，利用静电吸附原理，有效地去除喷锡加工过程中的油烟和异味。
采用特种静电工艺原理，在电场区产生一个很强的带电磁场，当废气通过时，电
场能吸附大颗粒粉尘，细颗粒烟雾以及刺鼻恶臭，经处理后的废气可以达到无烟

微臭效果。特种静电废气处理设备具有无耗材，无后期维护费用，自动清洗，运
行稳定安全可靠，阻力少，处理效果好等优点。喷锡烟雾净化器如图 4-2 所示。

图 4-2 喷锡烟雾净化器

147
