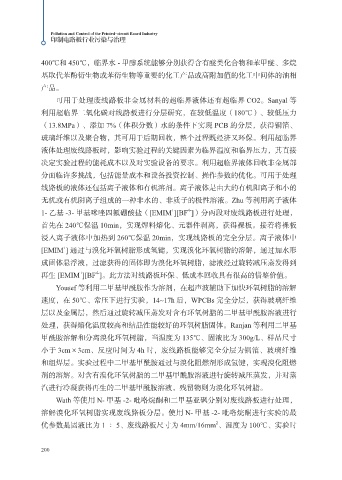

Page 210 - 印制电路板行业污染与治理

Pollution and Control of the Printed-circuit Board Industry
印制电路板行业污染与治理

400℃和 450℃，临界水 - 甲醇系统能够分别获得含有醚类化合物和苯甲醚、多烷
基取代苯酚衍生物或苯衍生物等重要的化工产品或高附加值的化工中间体的油相
产品。
可用于处理废线路板非金属材料的超临界液体还有超临界 CO2。Sanyal 等

利用超临界二氧化碳对线路板进行分层研究，在较低温度（180℃）、较低压力
（13.8MPa）、添加 7%（体积分数）水的条件下实现 PCB 的分层，获得铜箔、
玻璃纤维以及聚合物，其可用于后期回收，整个过程既经济又环保。利用超临界
液体处理废线路板时，影响实验过程的关键因素为临界温度和临界压力，其直接

决定实验过程的能耗成本以及对实验设备的要求。利用超临界液体回收非金属部
分面临许多挑战，包括能量成本和设备投资控制、操作参数的优化。可用于处理
线路板的液体还包括离子液体和有机溶剂。离子液体是由大的有机阳离子和小的
无机或有机阴离子组成的一种非水的、非质子的极性溶液。Zhu 等利用离子液体
+
4-
1- 乙基 -3- 甲基咪唑四氟硼酸盐（[EMIM ][BF ]）分两段对废线路板进行处理，
首先在 240℃保温 10min，实现焊料熔化、元器件剥离，获得裸板。接着将裸板
浸入离子液体中加热到 260℃保温 20min，实现线路板的完全分层。离子液体中
+
[EMIM ] 通过与溴化环氧树脂形成氢键，实现溴化环氧树脂的溶解，通过加水形
成固体悬浮液，过滤获得的固体即为溴化环氧树脂，滤液经过旋转减压蒸发得到
+
4-
再生 [EMIM ][BF ]。此方法对线路板环保、低成本回收具有很高的借鉴价值。
Yousef 等利用二甲基甲酰胺作为溶剂，在超声波辅助下加快环氧树脂的溶解
速度，在 50℃、常压下进行实验，14~17h 后，WPCBs 完全分层，获得玻璃纤维

层以及金属层，然后通过旋转减压蒸发对含有环氧树脂的二甲基甲酰胺溶液进行
处理，获得熔化温度较高和结晶性能较好的环氧树脂固体。Ranjan 等利用二甲基
甲酰胺溶解和分离溴化环氧树脂，当温度为 135℃、固液比为 300g/L、样品尺寸
小于 3cm×3cm、反应时间为 4h 时，废线路板能够完全分层为铜箔、玻璃纤维

和组焊层。实验过程中二甲基甲酰胺通过与溴化阻燃剂形成氢键，实现溴化阻燃
剂的溶解。对含有溴化环氧树脂的二甲基甲酰胺溶液进行旋转减压蒸发，并对蒸
汽进行冷凝获得再生的二甲基甲酰胺溶液，残留物则为溴化环氧树脂。
Wath 等使用 N- 甲基 -2- 吡咯烷酮和二甲基亚砜分别对废线路板进行处理，

溶解溴化环氧树脂实现废线路板分层。使用 N- 甲基 -2- 吡咯烷酮进行实验的最
2
优参数是固液比为 1 ∶ 5、废线路板尺寸为 4mm/16mm 、温度为 100℃、实验时

200
