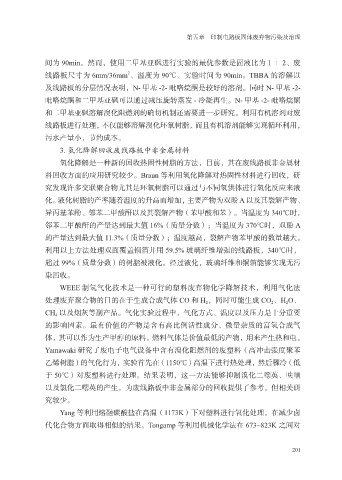

Page 211 - 印制电路板行业污染与治理

第五章 印制电路板固体废弃物污染及治理

间为 90min。然而，使用二甲基亚砜进行实验的最优参数是固液比为 1 ∶ 2、废
2
线路板尺寸为 6mm/36mm 、温度为 90℃、实验时间为 90min。TBBA 的溶解以
及线路板的分层情况表明，N- 甲基 -2- 吡咯烷酮是较好的溶剂。同时 N- 甲基 -2-
吡咯烷酮和二甲基亚砜可以通过减压旋转蒸发 - 冷凝再生。N- 甲基 -2- 吡咯烷酮

和二甲基亚砜溶解溴化阻燃剂的确切机制还需要进一步研究。利用有机溶剂对废
线路板进行处理，不仅能够溶解溴化环氧树脂，而且有机溶剂能够实现循环利用，
污水产量小，节约成本。
3. 氢化降解回收废线路板中非金属材料

氢化降解是一种新的回收热固性树脂的方法，目前，其在废线路板非金属材
料回收方面的应用研究较少。Braun 等利用氢化降解对热固性材料进行回收，研
究发现许多交联聚合物尤其是环氧树脂可以通过与不同氢供体进行氢化反应来液
化。液化树脂的产率随着温度的升高而增加，主要产物为双酚 A 以及其裂解产物、

异丙基苯酚、邻苯二甲酸酐以及其裂解产物（苯甲酸和苯）。当温度为 340℃时，
邻苯二甲酸酐的产量达到最大值 16%（质量分数）；当温度为 370℃时，双酚 A
的产量达到最大值 11.3%（质量分数）；温度越高，裂解产物苯甲酸的数量越大。
利用以上方法处理双面覆盖铜箔并用 59.5% 玻璃纤维增强的线路板，340℃时，

超过 99%（质量分数）的树脂被液化。经过液化，玻璃纤维和铜箔能够实现无污
染回收。
WEEE 制氢气化技术是一种可行的塑料废弃物化学降解技术，利用气化法
处理废弃聚合物的目的在于生成合成气体 CO 和 H 2 ，同时可能生成 CO 2 、H 2 O、

CH 4 以及烟灰等副产品。气化实验过程中，气化方式、温度以及压力是十分重要
的影响因素。最有价值的产物是含有高比例活性成分、微量杂质的富氢合成气
体，其可以作为生产甲醇的原料。燃料气体是价值最低的产物，用来产生热和电。
Yamawaki 研究了废电子电气设备中含有溴化阻燃剂的废塑料（高冲击强度聚苯

乙烯树脂）的气化行为，实验首先在（1150℃）高温下进行热处理，然后骤冷（低
于 50℃）对废塑料进行处理。结果表明，这一方法能够抑制溴化二噁英、呋喃
以及氯化二噁英的产生，为废线路板中非金属部分的回收提供了参考，但相关研
究较少。

Yang 等利用熔融碳酸盐在高温（1173K）下对塑料进行氧化处理，在减少卤
代化合物方面取得相似的结果。Tongamp 等利用机械化学法在 673~823K 之间对

201
