Page 122 - 水库安全运行管理理论与模式研究

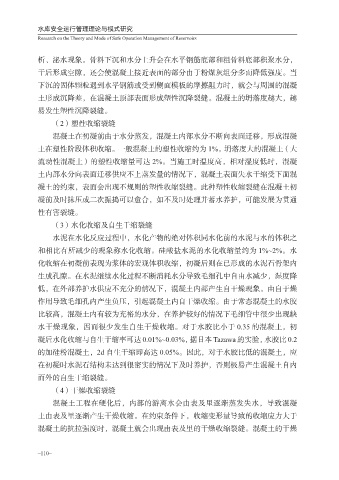

水库安全运行管理理论与模式研究
Research on the Theory and Mode of Safe Operation Management of Reservoirs

析、泌水现象。骨料下沉和水分上升会在水平钢筋底部和粗骨料底部积聚水分，
干后形成空隙，还会使混凝土接近表面的部分由于粉煤灰组分多而降低强度。当
下沉的固体颗粒遇到水平钢筋或受到侧面模板的摩擦阻力时，就会与周围的混凝

土形成沉降差，在混凝土顶部表面形成塑性沉降裂缝。混凝土的坍落度越大，越
易发生塑性沉降裂缝。
（2）塑性收缩裂缝
混凝土在初凝前由于水分蒸发，混凝土内部水分不断向表面迁移，形成混凝

土在塑性阶段体积收缩。一般混凝土的塑性收缩约为 1%，坍落度大的混凝土（大
流动性混凝土）的塑性收缩量可达 2%。当施工时温度高，相对湿度低时，混凝
土内部水分向表面迁移供应不上蒸发量的情况下，混凝土表面失水干缩受下面混
凝土的约束，表面会出现不规则的塑性收缩裂缝。此种塑性收缩裂缝在混凝土初

凝前及时抹压或二次振捣可以愈合，如不及时处理并蓄水养护，可能发展为贯通
性有害裂缝。
（3）水化收缩及自生干缩裂缝
水泥在水化反应过程中，水化产物的绝对体积同水化前的水泥与水的体积之

和相比有所减少的现象称水化收缩。硅酸盐水泥的水化收缩量约为 1%~2%。水
化收缩在初凝前表现为浆体的宏观体积收缩，初凝后则在已形成的水泥石骨架内
生成孔隙。在水泥继续水化过程不断消耗水分导致毛细孔中自由水减少，湿度降
低，在外部养护水供应不充分的情况下，混凝土内部产生自干燥现象。由自干燥

作用导致毛细孔内产生负压，引起混凝土内自干燥收缩。由于常态混凝土的水胶
比较高，混凝土内有较为充裕的水分，在养护较好的情况下毛细管中很少出现缺
水干燥现象，因而很少发生自生干燥收缩。对于水胶比小于 0.35 的混凝土，初
凝后水化收缩与自生干缩率可达 0.01%~0.03%，据日本 Tazawa 的实验，水胶比 0.2

的加硅粉混凝土，2d 自生干缩即高达 0.05%。因此，对于水胶比低的混凝土，应
在初凝时水泥石结构未达到很密实的情况下及时养护，否则极易产生混凝土自内
而外的自生干缩裂缝。
（4）干燥收缩裂缝

混凝土工程在硬化后，内部的游离水会由表及里逐渐蒸发失水，导致混凝
土由表及里逐渐产生干燥收缩。在约束条件下，收缩变形量导致的收缩应力大于
混凝土的抗拉强度时，混凝土就会出现由表及里的干燥收缩裂缝。混凝土的干燥

_ 110 _
