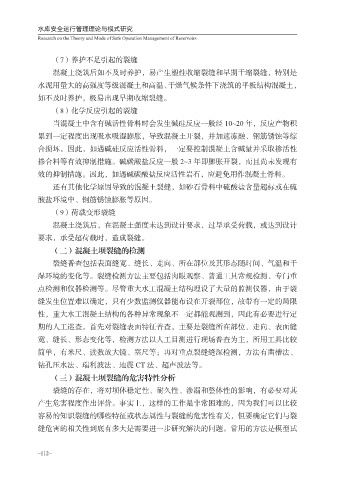

Page 124 - 水库安全运行管理理论与模式研究

水库安全运行管理理论与模式研究
Research on the Theory and Mode of Safe Operation Management of Reservoirs

（7）养护不足引起的裂缝
混凝土浇筑后如不及时养护，易产生塑性收缩裂缝和早期干缩裂缝，特别是
水泥用量大的高强度等级混凝土和高温、干燥气候条件下浇筑的平板结构混凝土，

如不及时养护，极易出现早期收缩裂缝。
（8）化学反应引起的裂缝
当混凝土中含有碱活性骨料时会发生碱硅反应一般经 10~20 年，反应产物积
累到一定程度出现吸水吸湿膨胀，导致混凝土开裂，并加速冻融、钢筋锈蚀等综

合损坏。因此，如遇碱硅反应活性骨料，一定要控制混凝土含碱量并采取掺活性
掺合料等有效抑制措施。碱碳酸盐反应一般 2~3 年即膨胀开裂，而且尚未发现有
效的抑制措施。因此，如遇碱碳酸盐反应活性岩石，应避免用作混凝土骨料。
还有其他化学原因导致的混凝土裂缝，如砂石骨料中硫酸盐含量超标或在硫

酸盐环境中、钢筋锈蚀膨胀等原因。
（9）荷载变形裂缝
混凝土浇筑后，在混凝土强度未达到设计要求，过早承受荷载，或达到设计
要求，承受超荷载时，造成裂缝。

（二）混凝土坝裂缝的检测
裂缝普查包括表面缝宽、缝长、走向、所在部位及其形态随时间、气温和干
湿环境的变化等。裂缝检测方法主要包括肉眼观察、普通工具常规检测、专门重
点检测和仪器检测等。尽管重大水工混凝土结构埋设了大量的监测仪器，由于裂

缝发生位置难以确定，只有少数监测仪器能布设在开裂部位，故带有一定的局限
性，重大水工混凝土结构的各种异常现象不一定都能观测到，因此有必要进行定
期的人工巡查。首先对裂缝表面特征普查，主要是裂缝所在部位、走向、表面缝
宽、缝长、形态变化等，检测方法以人工目测进行现场普查为主，所用工具比较

简单，有米尺、读数放大镜、塞尺等；再对重点裂缝缝深检测，方法有凿槽法、
钻孔压水法、瑞利波法、地震 CT 法、超声波法等。
（三）混凝土坝裂缝的危害特性分析
裂缝的存在，将对坝体稳定性、耐久性、渗漏和整体性的影响，有必要对其

产生危害程度作出评价。事实上，这样的工作是非常困难的，因为我们可以比较
容易的知识裂缝的哪些特征或状态属性与裂缝的危害性有关，但要确定它们与裂
缝危害的相关性到底有多大是需要进一步研究解决的问题。常用的方法是模型试

_ 112 _
