Page 127 - 水库安全运行管理理论与模式研究

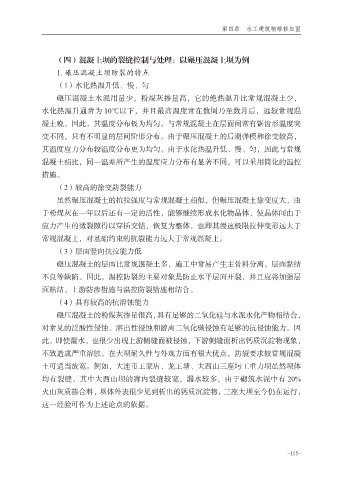

第四章 水工建筑物维修加固

（四）混凝土坝的裂缝控制与处理：以碾压混凝土坝为例
1. 碾压混凝土坝防裂的特点
（1）水化热温升低、慢、匀

碾压混凝土水泥用量少，粉煤灰掺量高，它的绝热温升比常规混凝土少，
水化热温升通常为 10℃以下，并且最高温度常在数周乃至数月后，远较常规混
凝土晚。因此，其温度分布极为均匀，与常规混凝土在层面间常有锯齿形温度突
变不同，只有不明显的层间阶形分布。由于碾压混凝土的后期弹模和徐变较高，

其温度应力分布较温度分布更为均匀。由于水化热温升低、慢、匀，因此与常规
混凝土相比，同一温差所产生的温度应力分布有显著不同，可以采用简化的温控
措施。
（2）较高的徐变防裂能力

虽然碾压混凝土的抗拉强度与常规混凝土相似，但碾压混凝土徐变度大，由
于粉煤灰在一年以后还有一定的活性，能够继续形成水化物晶体，使晶体间由于
应力产生的微裂隙得以穿插交错，恢复为整体，也即其慢速极限拉伸变形远大于

常规混凝土，对基础约束的抗裂能力远大于常规混凝土。
（3）层面竖向抗拉能力低
碾压混凝土的层面比常规混凝土多，施工中常易产生主骨料分离，层面黏结
不良等缺陷。因此，温控防裂的主要对象是防止水平层面开裂，并且应将加强层

面粘结、上游防渗措施与温控防裂措施相结合。
（4）具有较高的抗溶蚀能力
碾压混凝土的粉煤灰掺量很高，具有足够的二氧化硅与水泥水化产物相结合，
对常见的泛酸性侵蚀、溶出性侵蚀和游离二氧化碳侵蚀有足够的抗侵蚀能力。因

此，即使漏水，也很少出现上游侧缝面被侵蚀，下游侧缝面析出钙质沉淀物现象，
不致造成严重溶蚀。在大坝耐久性与外观方面有很大优点，防裂要求较常规混凝
土可适当放宽。例如，大连市王家店、龙王塘、大西山三座圬工重力坝虽然坝体
均有裂缝，其中大西山坝的廊内裂缝较宽，漏水较多，由于砌筑水泥中有 20%

火山灰质掺合料，坝体外表很少见到析出的钙质沉淀物，三座大坝至今仍在运行，
这一经验可作为上述论点的依据。

_ 115 _
