Page 135 - 水库安全运行管理理论与模式研究

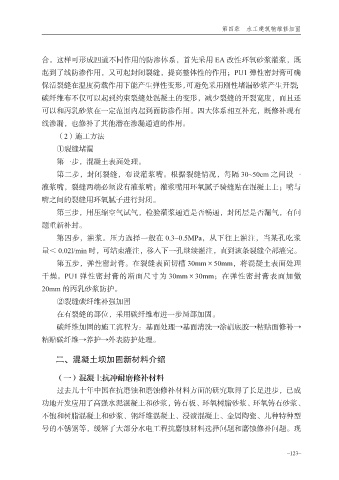

第四章 水工建筑物维修加固

合。这样可形成四道不同作用的防渗体系，首先采用 EA 改性环氧砂浆灌浆，既
起到了线防渗作用，又可起封闭裂缝，提高整体性的作用；PU1 弹性密封膏可确
保活裂缝在温度荷载作用下能产生弹性变形，可避免采用刚性堵漏砂浆产生开裂；

碳纤维布不仅可以起到约束裂缝处混凝土的变形，减少裂缝的开裂宽度，而且还
可以和丙乳砂浆在一定范围内起到面防渗作用。四大体系相互补充，既修补现有
线渗漏，也修补了其他潜在渗漏通道的作用。
（2）施工方法

①裂缝堵漏
第一步，混凝土表面处理。
第二步，封闭裂缝，布设灌浆嘴。根据裂缝情况，每隔 30~50cm 之间设一
灌浆嘴，裂缝两端必须设有灌浆嘴；灌浆嘴用环氧腻子骑缝贴在混凝土上；嘴与

嘴之间的裂缝用环氧腻子进行封闭。
第三步，用压缩空气试气，检验灌浆通道是否畅通，封闭层是否漏气，有问
题重新补封。
第四步，灌浆。压力选择一般在 0.3~0.5MPa，从下往上灌注，当某孔吃浆

量＜ 0.02l/min 时，可结束灌注，移入下一孔继续灌注，直到该条裂缝全部灌完。
第五步，弹性密封膏。在裂缝表面切槽 30mm×50mm，将混凝土表面处理
干燥。PU1 弹性密封膏的断面尺寸为 30mm×30mm；在弹性密封膏表面加做
20mm 的丙乳砂浆防护。

②裂缝碳纤维补强加固
在有裂缝的部位，采用碳纤维布进一步局部加固。
碳纤维加固的施工流程为：基面处理→基面清洗→涂刷底胶→粘贴面修补→
粘贴碳纤维→养护→外表防护处理。

二、混凝土坝加固新材料介绍

（一）混凝土抗冲耐磨修补材料
过去几十年中国在抗磨蚀和磨蚀修补材料方面的研究取得了长足进步，已成

功地开发应用了高强水泥混凝土和砂浆，铸石板、环氧树脂砂浆、环氧铸石砂浆、
不饱和树脂混凝土和砂浆、钢纤维混凝土、浸渍混凝土、金属陶瓷、几种特种型
号的不锈钢等，缓解了大部分水电工程抗磨蚀材料选择问题和磨蚀修补问题。现

_ 123 _
