Page 136 - 水库安全运行管理理论与模式研究

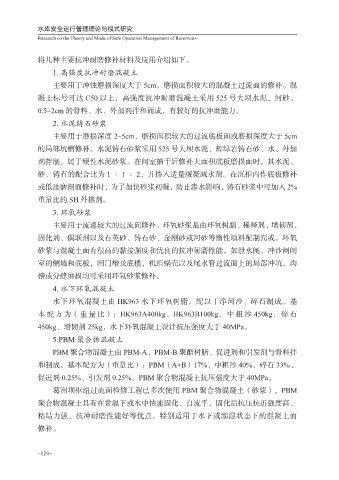

P. 136
水库安全运行管理理论与模式研究
Research on the Theory and Mode of Safe Operation Management of Reservoirs
将几种主要抗冲耐磨修补材料及应用介绍如下。
1. 高强度抗冲耐磨混凝土
主要用于冲蚀磨损深度大于 5cm、磨损面积较大的混凝土过流面的修补。混
凝土标号可达 C50 以上，高强度抗冲耐磨混凝土采用 525 号大坝水泥、河砂、
0.5~2cm 的骨料、水、外加剂拌和而成，有较好的抗冲磨能力。
2. 水泥铸石砂浆
主要用于磨损深度 2~5cm、磨损面积较大的过流底板面或磨损深度大于 5cm
的局部坑槽修补。水泥铸石砂浆采用 525 号大坝水泥、辉绿岩铸石砂、水、外加
剂拌制，属于硬性水泥砂浆。在闸室抽干后修补大面积底板磨损面时，其水泥、
砂、铸石的配合比为 1 ∶ 1 ∶ 2，并掺入适量缓凝减水剂。在沉柜内作底板修补
或低洼磨损面修补时，为了加快砂浆初凝，防止渗水影响，铸石砂浆中可加入 2%
重量比的 SH 外掺剂。
3. 环氧砂浆
主要用于流速较大的过流面修补。环氧砂浆是由环氧树脂、稀释剂、增韧剂、
固化剂、偶联剂以及石英砂、铸石砂、金刚砂或河砂等惰性填料配制而成。环氧
砂浆与混凝土面有很高的黏接强度和优良的抗冲耐磨性能，如泄水闸、冲沙闸闸
室的侧墙和底板，闸门槽及底槛，机组蜗壳以及尾水管过流面上的局部冲坑、沟
槽或分缝磨损均可采用环氧砂浆修补。
4. 水下环氧混凝土
水下环氧混凝土由 HK963 水下环氧树脂，配以干净河沙、碎石制成。基
本配方为（重量比）：HK963A400kg、HK963B100kg、中粗沙 450kg、碎石
450kg、增韧剂 25kg，水下环氧混凝土设计抗压强度大于 40MPa。
5.PBM 聚合物混凝土
PBM 聚合物混凝土由 PBM-A、PBM-B 聚酯树脂、促进剂和引发剂与骨料拌
和制成。基本配方为（重量比）：PBM（A+B）17%、中粗沙 40%、碎石 33%、
促进剂 0.25%、引发剂 0.25%。PBM 聚合物混凝土抗压强度大于 40MPa。
葛洲坝枢纽过流面检修工程已多次使用 PBM 聚合物混凝土（砂浆），PBM
聚合物混凝土具有在常温下或水中快速固化、自流平，固化后抗压抗折强度高、
粘结力强、抗冲耐磨性能好等优点，特别适用于水下或潮湿状态下的混凝土面
修补。
_ 124 _
