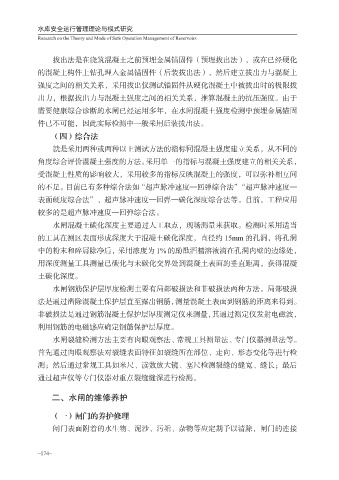

Page 186 - 水库安全运行管理理论与模式研究

水库安全运行管理理论与模式研究
Research on the Theory and Mode of Safe Operation Management of Reservoirs

拔出法是在浇筑混凝土之前预埋金属锚固件（预埋拔出法），或在已经硬化
的混凝土构件上钻孔埋入金属锚固件（后装拔出法），然后建立拔出力与混凝土
强度之间的相关关系，采用拔出仪测试锚固件从硬化混凝土中被拔出时的极限拔

出力，根据拔出力与混凝土强度之间的相关关系，推算混凝土的抗压强度。由于
需要健康综合诊断的水闸已经运用多年，在水闸混凝土强度检测中预埋金属锚固
件已不可能，因此实际检测中一般采用后装拔出法。
（四）综合法

就是采用两种或两种以上测试方法的指标同混凝土强度建立关系，从不同的
角度综合评价混凝土强度的方法。采用单一的指标与混凝土强度建立的相关关系，
受混凝土性质的影响较大，采用较多的指标反映混凝土的强度，可以弥补相互间
的不足。目前已有多种综合法如“超声脉冲速度—回弹综合法”“超声脉冲速度—

表面硬度综合法”、超声脉冲速度—回弹—碳化深度综合法等。目前，工程应用
较多的是超声脉冲速度—回弹综合法。
水闸混凝土碳化深度主要通过人工取点，现场测量来获取。检测时采用适当
的工具在测区表面形成深度大于混凝土碳化深度，直径约 15mm 的孔洞，将孔洞

中的粉末和碎屑除净后，采用浓度为 1% 的酚酞酒精溶液滴在孔洞内壁的边缘处，
用深度测量工具测量已碳化与未碳化交界处到混凝土表面的垂直距离，获得混凝
土碳化深度。
水闸钢筋保护层厚度检测主要有局部破损法和非破损法两种方法。局部破损

法是通过凿除混凝土保护层直至露出钢筋，测量混凝土表面到钢筋的距离来得到。
非破损法是通过钢筋混凝土保护层厚度测定仪来测量，其通过测定仪发射电磁波，
利用钢筋的电磁感应确定钢筋保护层厚度。
水闸裂缝检测方法主要有肉眼观察法、常规工具测量法、专门仪器测量法等。

首先通过肉眼观察法对裂缝表面特征如裂缝所在部位、走向、形态变化等进行检
测；然后通过常规工具如米尺、读数放大镜、塞尺检测裂缝的缝宽、缝长；最后
通过超声仪等专门仪器对重点裂缝缝深进行检测。

二、水闸的维修养护

（一）闸门的养护修理
闸门表面附着的水生物、泥沙、污垢、杂物等应定期予以清除，闸门的连接

_ 174 _
