水库安全运行管理理论与模式研究
Research on the Theory and Mode of Safe Operation Management of Reservoirs

（四）供水水库群引水与供水联合优化调度要点
1. 基于联合调度图的引水与供水联合优化调度规则
引水与供水联合调度图与一般的水库调度图不同，其决策包括引水决策和供

水决策，因此调度图中包含两条控制线。本部分以工农业供水及引水为例，说明
引水与供水联合调度图的基本形式及其使用规则。
（1）供水规则
引水与供水联合调度图中的供水规则是通过供水调度限制线将水库运行区

间进行分区，根据水库的运行情况对不同用水目标实现分级分量供水。本部分中
的供水调度限制线主要为工业与生活供水限制线和农业供水限制线，这两条供水
控制线将水库的运行区间分成三个决策区，如图 5-3 所示。具体供水规则如下：
Ⅰ区为正常供水区，当水库水位在当前区域时按工业和农业的需水正常供水；Ⅱ

区为农业限制供水区，对工业需水进行正常供水，对农业需水按照允许破坏深度
进行限制供水；Ⅲ区为工业限制供水区，该区域内对工业和农业需水分别按照相
应的允许破坏深度进行限制供水；当水库水位达到死水位时停止供水，发生深度

破坏。

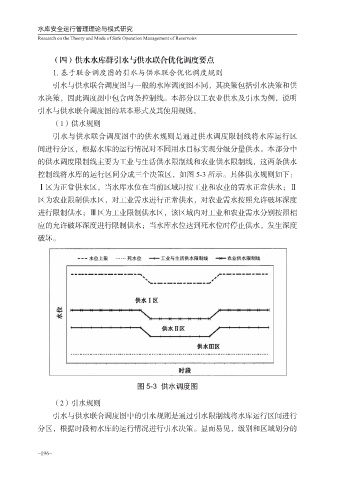

图 5-3 供水调度图

（2）引水规则
引水与供水联合调度图中的引水规则是通过引水限制线将水库运行区间进行
分区，根据时段初水库的运行情况进行引水决策。显而易见，级别和区域划分的

_ 196 _
