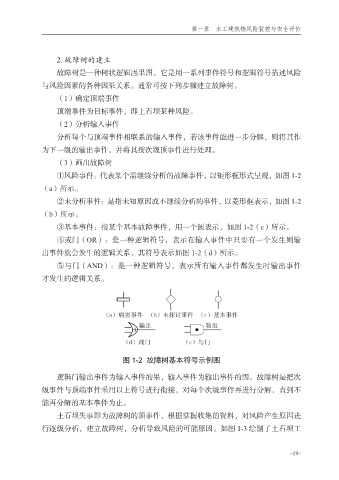

Page 31 - 水库安全运行管理理论与模式研究

第一章 水工建筑物风险监控与安全评价

2. 故障树的建立
故障树是一种树状逻辑因果图，它是用一系列事件符号和逻辑符号描述风险
与风险因素的各种因果关系。通常可按下列步骤建立故障树。

（1）确定顶端事件
顶端事件为目标事件，即土石坝某种风险。
（2）分析输入事件

分析每个与顶端事件相联系的输入事件，若该事件能进一步分解，则将其作
为下一级的输出事件，并将其按次级顶事件进行处理。
（3）画出故障树
①风险事件：代表某个需继续分析的故障事件，以矩形框形式呈现，如图 1-2

（a）所示。
②未分析事件：是指未知原因或不继续分析的事件，以菱形框表示，如图 1-2
（b）所示。

③基本事件：指某个基本故障事件，用一个圆表示，如图 1-2（c）所示。
④或门（OR）：是一种逻辑符号，表示在输入事件中只要有一个发生则输
出事件就会发生的逻辑关系，其符号表示如图 1-2（d）所示。
⑤与门（AND）：是一种逻辑符号，表示所有输入事件都发生时输出事件

才发生的逻辑关系。

图 1-2 故障树基本符号示例图

逻辑门输出事件为输入事件的果，输入事件为输出事件的因。故障树是把次
级事件与顶端事件采用以上符号进行衔接，对每个次级事件再进行分解，直到不

能再分解的基本事件为止。
土石坝失事即为故障树的顶事件，根据掌握收集的资料，对风险产生原因进
行逐级分析，建立故障树，分析导致风险的可能原因。如图 1-3 绘制了土石坝工
