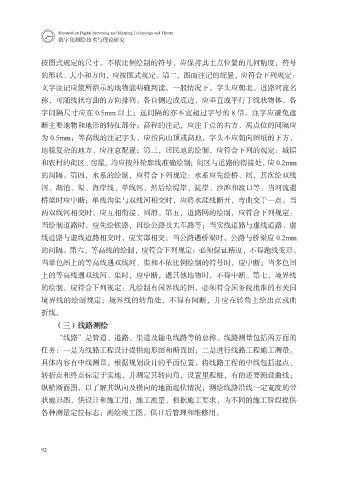

数字化测绘技术与理论研究

按图式规定的尺寸。不依比例绘制的符号，应保持其主点位置的几何精度；符号
的形状、大小和方向，应按图式规定。第二，图面注记的配置，应符合下列规定：
文字注记应使所指示的地物能明确判读。一般情况下，字头应朝北。道路河流名
称，可随线状弯曲的方向排列。各自侧边或底边，应垂直或平行于线状物体。各

字间隔尺寸应在 0.5mm 以上；远间隔的亦不宜超过字号的 8 倍。注字应避免遮
断主要地物和地形的特征部分；高程的注记，应注于点的右方，离点位的间隔应
为 0.5mm；等高线的注记字头，应指向山顶或高地，字头不应朝向图纸的下方，
地貌复杂的地方，应注意配置；第三，居民地的绘制，应符合下列的规定：城镇
和农村的街区、房屋，均应按外轮廓线准确绘制；街区与道路的衔接处，应 0.2mm

的间隔。第四，水系的绘制，应符合下列规定：水系应先绘桥、闸，其次绘双线
河、湖泊、渠、海岸线、单线河，然后绘堤岸、陡岸、沙滩和渡口等：当河流遇
桥梁时应中断；单线沟渠与双线河相交时，应将水涯线断开，弯曲交于一点。当

两双线河相交时，应互相衔接、圆滑。第五，道路网的绘制，应符合下列规定：
当绘制道路时，应先绘铁路，再绘公路及大车路等；当实线道路与虚线道路、虚
线道路与虚线道路相交时，应实部相交；当公路遇桥梁时，公路与桥梁应 0.2mm
的间隔。第六，等高线的绘制，应符合下列规定：必须保证精度，不得跑线变形。

当单色图上的等高线遇双线河、渠和不依比例绘制的符号时，应中断；当多色图
上的等高线遇双线河、渠时，应中断，遇其他地物时，不得中断。第七，境界线
的绘制，应符合下列规定：凡绘制有国界线的图，必须符合国务院批准的有关国
境界线的绘制规定；境界线的转角处，不得有间断，并应在转角上绘出点或曲

折线。
（三）线路测绘
“线路”是管道、道路、渠道及输电线路等的总称。线路测量包括两方面的
任务：一是为线路工程设计提供地形图和断面图；二是进行线路工程施工测量。

具体内容有中线测量，根据规划设计的平面位置，将线路工程的中线包括起点、
转折点和终点标定于实地，并测定其转向角，设置里程桩，有的还要测设曲线；
纵横断面图，以了解其纵向及横向的地面起伏情况；测绘线路沿线一定宽度的带
状地形图，供设计和施工用；施工测量，根据施工要求，为不同的施工阶段提供

各种测量定位标志；测绘竣工图，供日后管理和维修用。

92
