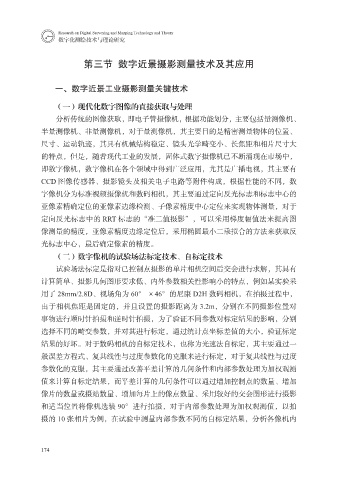

第三节 数字近景摄影测量技术及其应用

一、数字近景工业摄影测量关键技术

（一）现代化数字图像的直接获取与处理

分析传统的图像获取，即电子管摄像机，根据功能划分，主要包括量测像机、
半量测像机、非量测像机，对于量测像机，其主要目的是精密测量物体的位置、
尺寸、运动轨迹，其具有机械结构稳定、镜头光学畸变小、长焦距和相片尺寸大

的特点，但是，随着现代工业的发展，固体式数字摄像机已不断涌现在市场中，
即数字像机，数字像机在各个领域中得到广泛应用，尤其是广播电视，其主要有
CCD 图像传感器、摄影镜头及相关电子电路等附件构成，根据性能的不同，数
字像机分为标准视频摄像机和数码相机，其主要通过定向反光标志和标志中心的
亚像素精确定位的亚像素边缘检测、子像素精度中心定位来实现物体测量，对于

定向反光标志中的 RRT 标志的“准二值摄影”，可以采用梯度幅值法来提高图
像测量的精度，亚像素精度边缘定位后，采用椭圆最小二乘拟合的方法来获取反
光标志中心，最后确定像素的精度。

（二）数字像机的试验场法标定技术、自标定技术
试验场法标定是指对已控制点摄影的单片相机空间后交会进行求解，其具有
计算简单、摄影几何图形要求低、内外参数相关性影响小的特点，例如某实验采
用了 28mm/2.8D、视场角为 60°×46°的尼康 D2H 数码相机，在拍摄过程中，
由于相机焦距是固定的，并且设置的摄影距离为 3.2m，分别在不同摄影位置对

事物进行顺时针拍摄和逆时针拍摄，为了验证不同参数对标定结果的影响，分别
选择不同的畸变参数，并对其进行标定，通过统计点坐标差值的大小，验证标定
结果的好坏。对于数码相机的自标定技术，也称为光速法自标定，其主要通过一

般误差方程式、复共线性与过度参数化的克服来进行标定，对于复共线性与过度
参数化的克服，其主要通过改善平差计算的几何条件和内部参数处理为加权观测
值来计算自标定结果，而平差计算的几何条件可以通过增加控制点的数量、增加
像片的数量或摄站数量、增加每片上的像点数量、采用较好的交会图形进行摄影
和适当位置将像机选装 90°进行拍摄，对于内部参数处理为加权观测值，以拍

摄的 10 张相片为例，在试验中测量内部参数不同的自标定结果，分析各像机内
