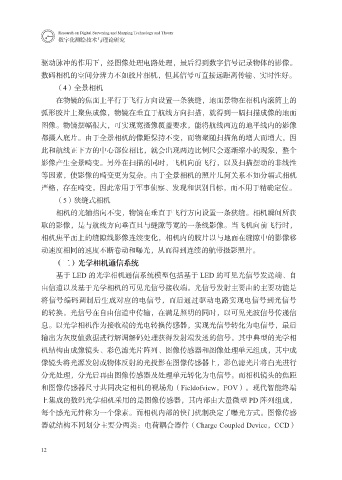

驱动脉冲的作用下，经图像处理电路处理，最后得到数字信号记录物体的影像。
数码相机的空间分辨力不如胶片相机，但其信号可直接远距离传输、实时性好。
（4）全景相机
在物镜的焦面上平行于飞行方向设置一条狭缝，地面景物在相机内滚筒上的

弧形胶片上聚焦成像，物镜在垂直于航线方向扫描，就得到一幅扫描成像的地面
图像。物镜摆幅很大，可实现宽摄像覆盖要求，能将航线两边的地平线内的影像
都摄入底片。由于全景相机的像距保持不变，而物聚随扫描角的增大而增大，因
此和航线正下方的中心部位相比，就会出现两边比例尺会逐渐缩小的现象，整个

影像产生全景畸变。另外在扫描的同时，飞机向前飞行，以及扫描摆动的非线性
等因素，使影像的畸变更为复杂。由于全景相机的照片几何关系不如分幅式相机
严格，存在畸变，因此常用于军事侦察、发现和识别目标，而不用于精确定位。
（5）狭缝式相机

相机的光轴指向不变，物镜在垂直于飞行方向设置一条狭缝。相机瞬间所获
取的影像，是与航线方向垂直且与缝隙等宽的一条线影像。当飞机向前飞行时，
相机焦平面上的缝隙线影像连续变化，相机内的胶片以与地面在缝隙中的影像移
动速度相同的速度不断卷动和曝光，从而得到连续的航带摄影照片。

（二）光学相机通信系统
基于 LED 的光学相机通信系统模型包括基于 LED 的可见光信号发送端、自
由信道以及基于光学相机的可见光信号接收端。光信号发射主要由的主要功能是
将信号编码调制后生成对应的电信号，而后通过驱动电路实现电信号到光信号

的转换。光信号在自由信道中传输，在满足照明的同时，以可见光波信号传递信
息。以光学相机作为接收端的光电转换传感器，实现光信号转化为电信号，最后
输出为灰度值数据进行解调解码处理获得发射端发送的信号。其中典型的光学相
机结构由成像镜头、彩色滤光片阵列、图像传感器和图像处理单元组成，其中成

像镜头将光源发射或物体反射的光投影在图像传感器上，彩色滤光片将白光进行
分光处理，分光后再由图像传感器及处理单元转化为电信号。而相机镜头的焦距
和图像传感器尺寸共同决定相机的视场角（Fieldofview，FOV）。现代智能终端
上集成的数码光学相机采用的是图像传感器，其内部由大量微型 PD 阵列组成，

每个感光元件称为一个像素。而相机内部的快门机制决定了曝光方式。图像传感
器就结构不同划分主要分两类：电荷耦合器件（Charge Coupled Device，CCD）
