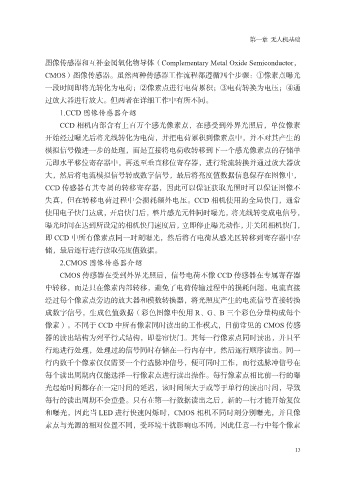

第一章 无人机基础

图像传感器和互补金属氧化物导体（Complementary Metal Oxide Semiconductor，
CMOS）图像传感器。虽然两种传感器工作流程都遵循四个步骤：①像素点曝光
一段时间即将光转化为电荷；②像素点进行电荷累积；③电荷转换为电压；④通
过放大器进行放大。但两者在详细工作中有所不同。

1.CCD 图像传感器介绍
CCD 相机内部含有上百万个感光像素点，在感受到外界光照后，单位像素
开始经过曝光后将光线转化为电荷，并把电荷累积到像素点中，并不对其产生的
模拟信号做进一步的处理，而是直接将电荷收转移到下一个感光像素点的存储单

元即水平移位寄存器中，再送至垂直移位寄存器，进行轮流转换并通过放大器放
大，然后将电流模拟信号转成数字信号，最后将亮度值数据信息保存在图像中，
CCD 传感器有其专属的转移寄存器，因此可以保证获取光照时可以保证图像不
失真，但在转移电荷过程中会损耗额外电压。CCD 相机使用的全局快门，通常

使用电子快门达成，开启快门后，整片感光元件同时曝光，将光线转变成电信号，
曝光时间在达到所设定的相机快门速度后，立即停止曝光动作，并关闭相机快门，
即 CCD 中所有像素点同一时刻曝光，然后将有电荷从感光区转移到寄存器中存
储，最后逐行进行读取亮度值数据。

2.CMOS 图像传感器介绍
CMOS 传感器在受到外界光照后，信号电荷不像 CCD 传感器在专属寄存器
中转移，而是只在像素内部转移，避免了电荷传输过程中的损耗问题。电流直接
经过每个像素点旁边的放大器和模数转换器，将光照度产生的电流信号直接转换

成数字信号，生成色值数据（彩色图像中使用 R、G、B 三个彩色分量构成每个
像素）。不同于 CCD 中所有像素同时读出的工作模式，目前常见的 CMOS 传感
器的读出结构为列平行式结构，即卷帘快门。其每一行像素点同时读出，并且平
行地进行处理，处理过的信号同时存储在一行内存中，然后逐行顺序读出。同一

行内数千个像素仅仅需要一个行选脉冲信号，便可同时工作，而行选脉冲信号在
每个读出周期内仅能选择一行像素点进行读出操作。每行像素点相比前一行的曝
光起始时间都存在一定时间的延迟，该时间须大于或等于单行的读出时间，导致
每行的读出周期不会重叠。只有在第一行数据读出之后，新的一行才能开始复位

和曝光，因此当 LED 进行快速闪烁时，CMOS 相机不同时刻分别曝光，并且像
素点与光源的相对位置不同，受环境干扰影响也不同，因此任意一行中每个像素

13
