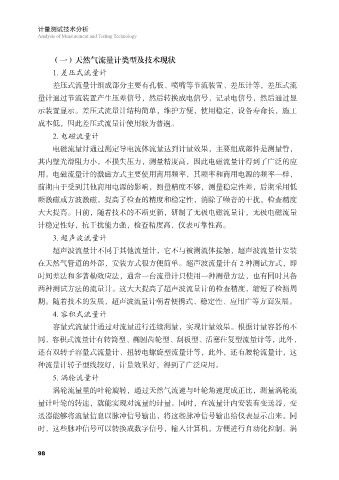

计量测试技术分析
Analysis of Measurement and Testing Technology

（一）天然气流量计类型及技术现状
1. 差压式流量计
差压式流量计组成部分主要有孔板、喷嘴等节流装置、差压计等，差压式流

量计通过节流装置产生压差信号，然后转换成电信号，记录电信号，然后通过显
示装置显示。差压式流量计结构简单，维护方便，使用稳定，设备寿命长，施工
成本低，因此差压式流量计使用较为普遍。
2. 电磁流量计

电磁流量计通过测定导电流体流量达到计量效果，主要组成部件是测量管，
其内壁光滑阻力小，不损失压力，测量精度高，因此电磁流量计得到了广泛的应
用。电磁流量计的激磁方式主要使用商用频率，其频率和商用电源的频率一样，
前期由于受到其他商用电源的影响，测量精度不够，测量稳定性差，后期采用低

频激磁或方波激磁，提高了检查的精度和稳定性，消除了噪音的干扰，检查精度
大大提高。目前，随着技术的不断更新，研制了无极电磁流量计，无极电磁流量
计稳定性好，抗干扰能力强，检查精度高，仪表可靠性高。
3. 超声波流量计

超声波流量计不同于其他流量计，它不与被测流体接触，超声波流量计安装
在天然气管道的外部，安装方式很方便简单。超声波流量计有 2 种测试方式，即
时间差法和多普勒效应法，通常一台流量计只使用一种测量方法，也有同时具备
两种测试方法的流量计。这大大提高了超声波流量计的检查精度，缩短了检测周

期。随着技术的发展，超声波流量计朝着便携式、稳定性、应用广等方面发展。
4. 容积式流量计
容量式流量计通过对流量进行连续测量，实现计量效果。根据计量容器的不
同，容积式流量计有转筒型、椭圆齿轮型、刮板型、活塞往复型流量计等，此外，

还有双转子容量式流量计、扭转电螺旋型流量计等，此外，还有腰轮流量计，这
种流量计转子型线较好，计量效果好，得到了广泛应用。
5. 涡轮流量计
涡轮流量里的叶轮旋转，通过天然气流速与叶轮角速度成正比，测量涡轮流

量计叶轮的转速，就能实现对流量的计量。同时，在流量计内安装有变送器，变
送器能够将流量信息以脉冲信号输出，将这些脉冲信号输出给仪表显示出来。同
时，这些脉冲信号可以转换成数字信号，输入计算机，方便进行自动化控制。涡
