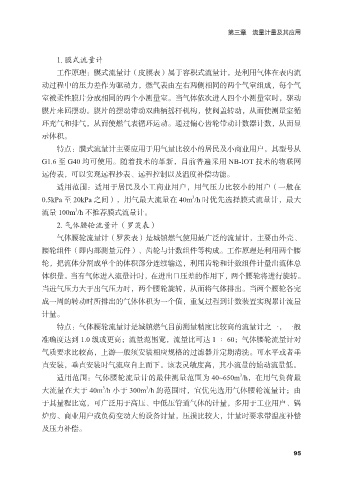

第三章 流量计量及其应用

1. 膜式流量计
工作原理：膜式流量计（皮膜表）属于容积式流量计，是利用气体在表内流
动过程中的压力差作为驱动力，燃气表由左右两侧相同的两个气室组成，每个气

室被柔性膜片分成相同的两个小测量室。当气体依次进入四个小测量室时，驱动
膜片来回摆动。膜片的摆动带动双曲柄摇杆机构，使阀盖转动，从而使测量室循
环充气和排气，从而使燃气表循环运动。通过偏心齿轮带动计数器计数，从而显
示体积。

特点：膜式流量计主要应用于用气量比较小的居民及小商业用户，其型号从
G1.6 至 G40 均可使用。随着技术的革新，目前普遍采用 NB-IOT 技术的物联网
远传表，可以实现远程抄表、远程控制以及温度补偿功能。
适用范围：适用于居民及小工商业用户，用气压力比较小的用户（一般在
3
0.5kPa 至 20kPa 之间），用气最大流量在 40m /h 时优先选择膜式流量计，最大
3
流量 100m /h 不推荐膜式流量计。
2. 气体腰轮流量计（罗茨表）
气体腰轮流量计（罗茨表）是城镇燃气使用最广泛的流量计，主要由外壳、

腰轮组件（即内部测量元件）、齿轮与计数组件等构成。工作原理是利用两个腰
轮，把流体分割成单个的体积部分连续输送，利用齿轮和计数组件计量出流体总
体积量。当有气体进入流量计时，在进出口压差的作用下，两个腰轮将进行旋转。
当进气压力大于出气压力时，两个腰轮旋转，从而将气体排出。当两个腰轮各完

成一周的转动时所排出的气体体积为一个值，重复过程到计数装置实现累计流量
计量。
特点：气体腰轮流量计是城镇燃气目前测量精度比较高的流量计之一，一般
准确度达到 1.0 级或更高；流量范围宽，流量比可达 1 ∶ 60；气体腰轮流量计对

气质要求比较高，上游一般须安装相应规格的过滤器并定期清洗。可水平或者垂
直安装，垂直安装时气流应自上而下。该表灵敏度高，其小流量的始动流量低。
3
适用范围：气体腰轮流量计的最佳测量范围为 40~650m /h，在用气负荷最
3
3
大流量在大于 40m /h 小于 300m /h 的范围时，宜优先选用气体腰轮流量计；由
于其量程比宽，可广泛用于高压、中低压管道气体的计量，多用于工业用户、锅
炉房、商业用户或负荷变动大的设备计量，压损比较大，计量时要求带温度补偿
及压力补偿。
