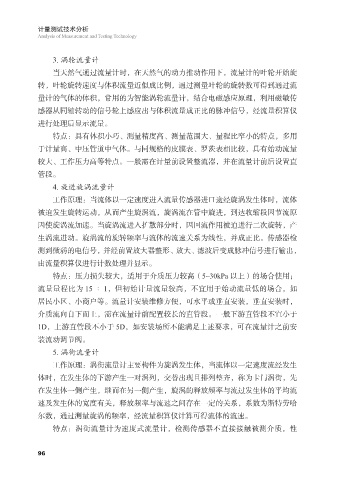

3. 涡轮流量计
当天然气通过流量计时，在天然气的动力推动作用下，流量计的叶轮开始旋
转，叶轮旋转速度与体积流量近似成比例，通过测量叶轮的旋转数可得到通过流

量计的气体的体积，常用的为智能涡轮流量计，结合电磁感应原理，利用磁敏传
感器从同轴转动的信号轮上感应出与体积流量成正比的脉冲信号，经流量积算仪
进行处理后显示流量。
特点：具有体积小巧、测量精度高、测量范围大、量程比窄小的特点，多用

于计量高、中压管道中气体。与同规格的皮膜表、罗茨表相比较，具有始动流量
较大、工作压力高等特点。一般需在计量前设置整流器，并在流量计前后设置直
管段。
4. 旋进旋涡流量计

工作原理：当流体以一定速度进入流量传感器进口途经旋涡发生体时，流体
被迫发生旋转运动，从而产生旋涡流，旋涡流在管中旋进，到达收缩段因节流原
因使旋涡流加速。当旋涡流进入扩散部分时，因回流作用被迫进行二次旋转，产
生涡流进动。旋涡流的旋转频率与流体的流速关系为线性，并成正比。传感器检

测到微弱的电信号，并经前置放大器整形、放大、滤波后变成脉冲信号进行输出，
由流量积算仪进行计数处理并显示。
特点：压力损失较大，适用于介质压力较高（5~30kPa 以上）的场合使用；
流量量程比为 15 ∶ 1，但初始计量流量较高，不宜用于始动流量低的场合，如

居民小区、小商户等。流量计安装维修方便，可水平或垂直安装，垂直安装时，
介质流向自下而上，需在流量计前配置较长的直管段。一般下游直管段不宜小于
1D，上游直管段不小于 5D，如安装场所不能满足上述要求，可在流量计之前安
装流动调节阀。

5. 涡街流量计
工作原理：涡街流量计主要构件为旋涡发生体，当流体以一定速度流经发生
体时，在发生体的下游产生一对涡列，交替出现且排列整齐，称为卡门涡街，先
在发生体一侧产生，继而在另一侧产生，旋涡的释放频率与流过发生体的平均流

速及发生体的宽度有关，释放频率与流速之间存在一定的关系，系数为斯特劳哈
尔数，通过测量旋涡的频率，经流量积算仪计算可得流体的流速。
特点：涡街流量计为速度式流量计，检测传感器不直接接触被测介质，性
