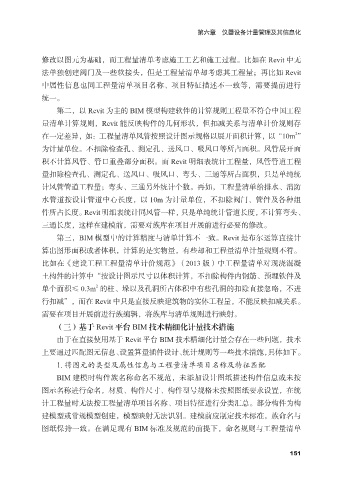

第六章 仪器设备计量管理及其信息化

修改以图元为基础，而工程量清单考虑施工工艺和施工过程。比如在 Revit 中无
法单独创建阀门及一些软接头，但是工程量清单却考虑其工程量；再比如 Revit
中属性信息也同工程量清单项目名称、项目特征描述不一致等，需要提前进行

统一。
第二，以 Revit 为主的 BIM 模型构建软件的计算规则工程量不符合中国工程
量清单计算规则，Revit 能反映构件的几何形状，但扣减关系与清单计价规则存
2
在一定差异，如：工程量清单风管按照设计图示规格以展开面积计算，以“10m ”
为计量单位。不扣除检查孔、测定孔、送风口、吸风口等所占面积。风管展开面
积不计算风管、管口重叠部分面积。而 Revit 明细表统计工程量，风管管道工程
量扣除检查孔、测定孔、送风口、吸风口、弯头、三通等所占面积，只是单纯统
计风管管道工程量；弯头、三通另外统计个数。再如，工程量清单给排水、消防

水管道按设计管道中心长度，以 10m 为计量单位，不扣除阀门、管件及各种组
件所占长度。Revit 明细表统计同风管一样，只是单纯统计管道长度，不计算弯头、
三通长度，这样在建模前，需要对族库在项目开展前进行必要的修改。
第三，BIM 模型中的计算精度与清单计算不一致。Revit 是布尔运算直接计

算出图形面积或者体积，计算的是实物量，有些却和工程量清单计量规则不符。
比如在《建设工程工程量清单计价规范》（2013 版）中工程量清单对现浇混凝
土构件的计算中“按设计图示尺寸以体积计算，不扣除构件内钢筋、预埋铁件及
2
单个面积≤ 0.3m 的柱、垛以及孔洞所占体积中有些孔洞的扣除直接忽略，不进
行扣减”，而在 Revit 中只是直接反映建筑物的实体工程量，不能反映扣减关系。
需要在项目开展前进行族编辑，将族库与清单规则进行映射。
（三）基于 Revit 平台 BIM 技术精细化计量技术措施
由于在直接使用基于 Revit 平台 BIM 技术精细化计量会存在一些问题，技术

上要通过匹配图元信息、设置算量插件设计、统计规则等一些技术措施，具体如下。
1. 将图元的类型及属性信息与工程量清单项目名称及特征匹配
BIM 建模时构件族名称命名不规范，未添加设计图纸描述构件信息或未按
图示名称进行命名，材质、构件尺寸、构件型号规格未按照图纸要求设置，在统

计工程量时无法按工程量清单项目名称、项目特征进行分类汇总。部分构件为构
建模型或常规模型创建，模型映射无法识别。建模前应制定技术标准，族命名与
图纸保持一致。在满足现有 BIM 标准及规范的前提下，命名规则与工程量清单

151
