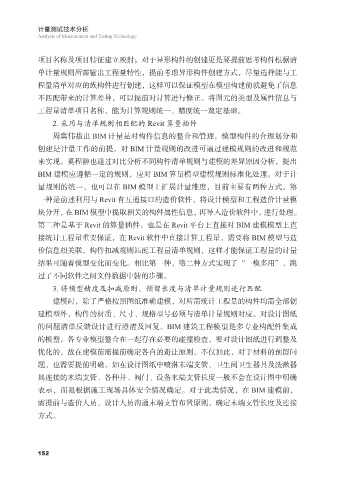

项目名称及项目特征建立映射；对于异形构件的创建更是要提前思考构件根据清
单计量规则所需输出工程量特性，提前考虑异形构件创建方式，尽量选择能与工
程量清单对应的族构件进行创建，这样可以保证模型在模型构建前就避免了信息
不匹配带来的计算差异，可以提前对计算进行修正。将图元的类型及属性信息与
工程量清单项目名称，能为计算规则统一、精度统一奠定基础。
2. 采用与清单规则相匹配的 Revit 算量插件
周冀伟指出 BIM 计量是对构件信息的整合和管理，模型构件的合理划分和
创建是计量工作的前提。对 BIM 计量规则的改进可通过建模规则的改进和规范
来实现。奚程翀也通过对比分析不同构件清单规则与建模的差异原因分析，提出
BIM 建模应遵循一定的规则，应对 BIM 算量模型建模规则标准化处理。对于计
量规则的统一，也可以在 BIM 模型上扩展计量维度，目前主要有两种方式。第
一种是前述利用与 Revit 有互通接口的造价软件，将设计模型和工程造价计量模
块分开，在 BIM 模型中提取相关的构件属性信息，再导入造价软件中，进行处理。
第二种是基于 Revit 的算量插件，也是在 Revit 平台上直接对 BIM 建模模型上直
接统计工程量重要保证，在 Revit 软件中直接计算工程量，需要将 BIM 模型与造
价信息相关联，构件扣减规则匹配工程量清单规则，这样才能保证工程量的计量
结果可随着模型变化而变化。相比第一种，第二种方式实现了“一模多用”，跳
过了不同软件之间文件数据中转的步骤。
3. 将模型精度及扣减原则、预留长度与清单计量规则进行匹配
建模时，除了严格按照图纸准确建模，对所需统计工程量的构件均需全部创
建模型外，构件的材质、尺寸、规格型号必须与清单计量规则对应。对设计图纸
的问题清单反馈设计进行澄清及回复。BIM 建筑工程模型是多专业构配件集成
的模型。各专业模型整合在一起存在必要的碰撞检查，要对设计图纸进行调整及
优化的，故在建模前需提前确定各自的避让原则。不仅如此，对于材料的预留问
题，也需要提前明确。如在设计图纸中喷淋末端支管、卫生间卫生器具及洗漱器
具连接的末端支管、各种井、阀门、设备末端支管长度一般不会在设计图中明确
表示，而是根据施工现场具体安全情况确定。对于此类情况，在 BIM 建模前，
需提前与造价人员、设计人员沟通末端支管布置原则，确定末端支管长度及连接
方式。
