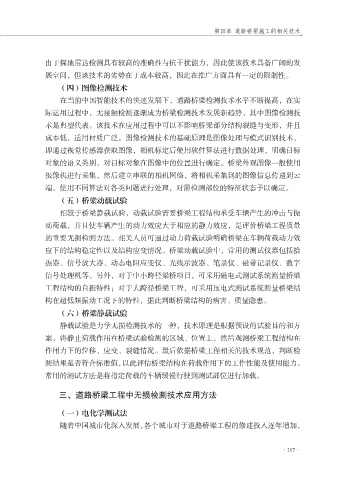

Page 129 - 道路工程设计与市政施工技术研究

第四章 道路桥梁施工的相关技术

由于探地雷达检测具有较高的准确性与抗干扰能力，因此使该技术具备广阔的发
展空间，但该技术的劣势在于成本较高，因此在推广方面具有一定的限制性。
（四）图像检测技术
在当前中国智能技术的快速发展下，道路桥梁检测技术水平不断提高，在实

际运用过程中，无接触检测逐渐成为桥梁检测技术发展新趋势，其中图像检测技
术是典型代表。该技术在应用过程中可以不影响桥梁部分结构裂缝与变形，并且
成本低，适用材质广泛。图像检测技术的基础原理是图像处理与模式识别技术，
即通过视觉传感器获取图像，相机标定后使用软件算法进行数据处理，明确目标

对象的语义类别，对目标对象在图像中的位置进行确定。桥梁外观图像一般使用
摄像机进行采集，然后建立串联的相机网络，将相机采集到的图像信息传递到云
端。使用不同算法对各类问题进行处理，对需检测部位的特征状态予以确定。
（五）桥梁动载试验

相较于桥梁静载试验，动载试验需要桥梁工程结构承受车辆产生的冲击与振
动荷载，并且使车辆产生的动力效应大于相应的静力效应，是评价桥梁工程质量
的重要无损检测方法。相关人员可通过动力荷载试验明确桥梁在车辆荷载动力效
应下的结构稳定性以及结构应变情况。桥梁动载试验中，常用的测试仪器包括拾

振器、信号放大器、动态电阻应变仪、光线示波器、笔录仪、磁带记录仪、数字
信号处理机等。另外，对于中小跨径梁桥项目，可采用磁电式测试系统测量桥梁
工程结构的自振特性；对于大跨径桥梁工程，可采用压电式测试系统测量桥梁结
构在超低频振动工况下的特性，据此判断桥梁结构的病害、质量隐患。

（六）桥梁静载试验
静载试验是力学无损检测技术的一种，技术原理是根据预设的试验目的和方
案，将静止荷载作用在桥梁试验检测的区域、位置上，然后观测桥梁工程结构在
作用力下的位移、应变、裂缝情况。最后依据桥梁工程相关的技术规范，判断检

测结果是否符合标准值，以此评估桥梁结构在荷载作用下的工作性能及使用能力。
常用的测试方法是将指定荷载的车辆缓慢行驶到测试部位进行加载。

三、道路桥梁工程中无损检测技术应用方法

（一）电化学测试法
随着中国城市化深入发展，各个城市对于道路桥梁工程的修建投入逐年增加，
