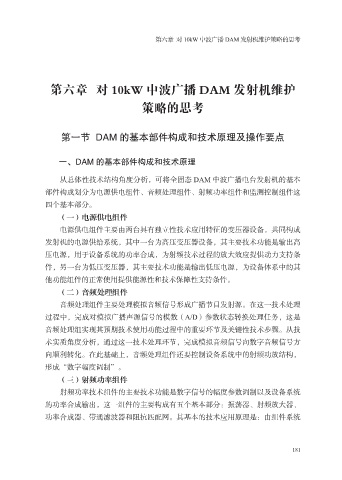

第六章 对 10kW 中波广播 DAM 发射机维护策略的思考

第六章 对 10kW 中波广播 DAM 发射机维护

策略的思考

第一节 DAM 的基本部件构成和技术原理及操作要点

一、DAM 的基本部件构成和技术原理

从总体性技术结构角度分析，可将全固态 DAM 中波广播电台发射机的基本
部件构成划分为电源供电组件、音频处理组件、射频功率组件和监测控制组件这
四个基本部分。
（一）电源供电组件

电源供电组件主要由两台具有独立性技术应用特征的变压器设备，共同构成
发射机的电源供给系统，其中一台为高压变压器设备，其主要技术功能是输出高
压电源，用于设备系统的功率合成，为射频技术过程的放大效应提供动力支持条
件，另一台为低压变压器，其主要技术功能是输出低压电源，为设备体系中的其

他功能组件的正常使用提供能源性和技术保障性支持条件。
（二）音频处理组件
音频处理组件主要处理模拟音频信号形成广播节目发射源。在这一技术处理
过程中，完成对模拟广播声源信号的模数（A/D）参数状态转换处理任务，这是

音频处理组实现其预期技术使用功能过程中的重要环节及关键性技术步骤。从技
术实质角度分析，通过这一技术处理环节，完成模拟音频信号向数字音频信号方
向顺利转化。在此基础上，音频处理组件还要控制设备系统中的射频功放结构，
形成“数字幅度调制”。

（三）射频功率组件
射频功率技术组件的主要技术功能是数字信号的幅度参数调制以及设备系统
的功率合成输出，这一组件的主要构成有五个基本部分：振荡器、射频放大器、
功率合成器、带通滤波器和阻抗匹配网。其基本的技术应用原理是：由组件系统
