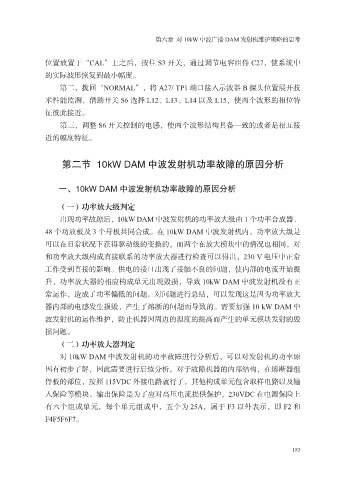

第六章 对 10kW 中波广播 DAM 发射机维护策略的思考

位置放置于“CAL”上之后，按住 S3 开关，通过调节电容组件 C27，使系统中
的实际波形恢复到最小幅度。
第二，拨回“NORMAL”，将 A27/ TP1 端口接入示波器 B 探头位置展开技
术性能监测，借助开关 S6 选择 L12、L13、L14 以及 L15，使两个波形的相位特

征彼此接近。
第三，调整 S6 开关控制的电感，使两个波形结构具备一致的或者是相互接
近的幅度特征。

第二节 10kW DAM 中波发射机功率故障的原因分析

一、10kW DAM 中波发射机功率故障的原因分析

（一）功率放大级判定

出现功率故障后，10kW DAM 中波发射机的功率放大级由 1 个功率合成器、
48 个功放板及 3 个母板共同合成。在 10kW DAM 中波发射机内，功率放大级是
可以在日常状况下获得驱动级的变换的，而两个在放大模块中的情况也相同。对

和功率放大级构成直接联系的功率放大器进行检查可以得出，230 V 电压中正常
工作受到直接的影响。供电的接口出现了接触不良的问题，使内部的电流开始提
升，功率放大器的相应构成单元出现毁损，导致 10kW DAM 中波发射机没有正
常运作，造成了功率偏低的问题。对问题进行总结，可以发现这是因为功率放大
器内部的电感发生损毁，产生了熔断的问题而导致的。需要加强 10 kW DAM 中

波发射机的运作维护，防止机器因周边的温度的提高而产生的单元模块发射的毁
损问题。
（二）功率放大器判定

对 10kW DAM 中波发射机的功率故障进行分析后，可以对发射机的功率原
因有初步了解，因此需要进行后续分析。对于故障机器的内部结构，在熔断器组
件板的部位，按照 115VDC 外接电路就行了，其他构成单元包含取样电路以及输
入保险等模块。输出保险是为了应对高压电流提供保护，230VDC 在电源保险上
有六个组成单元，每个单元组成中，五个为 25A，属于 F3 以外表示，即 F2 和

F4F5F6F7。
