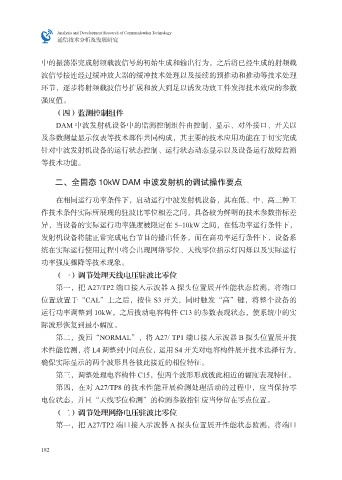

通信技术分析及发展研究

中的振荡器完成射频载波信号的初始生成和输出行为，之后将已经生成的射频载
波信号接连经过缓冲放大器的缓冲技术处理以及接续的预推动和推动等技术处理
环节，逐步将射频载波信号扩展和放大到足以诱发功放工件发挥技术效应的参数
强度值。

（四）监测控制组件
DAM 中波发射机设备中的监测控制组件由控制、显示、对外接口、开关以
及参数测量显示仪表等技术部件共同构成，其主要的技术应用功能在于切实完成
针对中波发射机设备的运行状态控制、运行状态动态显示以及设备运行故障监测

等技术功能。

二、全固态 10kW DAM 中波发射机的调试操作要点

在相同运行功率条件下，启动运行中波发射机设备，其在低、中、高三种工

作技术条件实际所展现的驻波比零位相差之间，具备较为鲜明的技术参数指标差
异，当设备的实际运行功率强度被限定在 5~10kW 之间，在低功率运行条件下，
发射机设备将能正常完成电台节目的播出任务，而在高功率运行条件下，设备系
统在实际运行使用过程中将会出现网络零位、天线零位指示灯闪烁以及实际运行
功率强度骤降等技术现象。

（一）调节处理天线电压驻波比零位
第一，把 A27/TP2 端口接入示波器 A 探头位置展开性能状态监测，将端口
位置放置于“CAL”上之后，按住 S3 开关，同时触发“高”键，将整个设备的

运行功率调整到 10kW，之后拨动电容构件 C13 的参数表现状态，使系统中的实
际波形恢复到最小幅度。
第二，拨回“NORMAL”，将 A27/ TP1 端口接入示波器 B 探头位置展开技
术性能监测，将 L4 调整到中间点位，运用 S4 开关对电容构件展开技术选择行为，
确保实际显示的两个波形具备彼此接近的相位特征。

第三，调整处理电容构件 C15，使两个波形形成彼此相近的幅度表现特征。
第四，在对 A27/TP8 的技术性能开展检测处理活动的过程中，应当保持零
电位状态，并且“天线零位检测”的检测参数指针应当停留在零点位置。

（二）调节处理网络电压驻波比零位
第一，把 A27/TP2 端口接入示波器 A 探头位置展开性能状态监测，将端口

182
