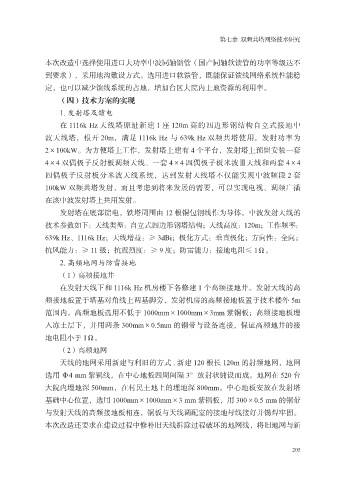

第七章 双频共塔网络技术研究

本次改造中选择使用进口大功率中波同轴馈管（国产同轴软馈管的功率等级达不
到要求），采用地沟敷设方式。选用进口软馈管，既能保证馈线网络系统性能稳
定，也可以减少馈线系统的占地，增加台区大院内土地资源的利用率。
（四）技术方案的实现

1. 发射塔及馈电
在 1116k Hz 天线塔原址新建 1 座 120m 高的四边形钢结构自立式接地中
波天线塔，根开 20m，满足 1116k Hz 与 639k Hz 双频共塔使用，发射功率为
2×100kW。为方便塔上工作，发射塔上建有 4 个平台，发射塔上预留安装一套
4×4 双偶极子反射板调频天线、一套 4×4 四偶极子板米波Ⅲ天线和两套 4×4

四偶极子反射板分米波天线系统，达到发射天线塔不仅能实现中波频段 2 套
100kW 双频共塔发射，而且考虑到将来发展的需要，可以实现电视、调频广播
在该中波发射塔上共用发射。

发射塔在底部馈电，铁塔周围由 12 根铜包钢线作为导体。中波发射天线的
技术参数如下：天线类型：自立式四边形钢塔结构；天线高度：120m；工作频率：
639k Hz、1116k Hz；天线增益：≥ 3dBi；极化方式：垂直极化；方向性：全向；
抗风能力：≥ 11 级；抗震烈度：≥ 9 度；防雷能力：接地电阻≤ 1Ω。

2. 高频地网与防雷接地
（1）高频接地井
在发射天线下和 1116k Hz 机房楼下各修建 1 个高频接地井。发射天线的高
频接地板置于塔基对角线上两基脚旁，发射机房的高频接地板置于技术楼外 5m

范围内。高频地板选用不低于 1000mm×1000mm×3mm 紫铜板；高频接地板埋
入冻土层下，并用两条 300mm×0.5mm 的铜带与设备连接，保证高频地井的接
地电阻小于 1Ω。
（2）高频地网

天线的地网采用新建与利旧的方式 . 新建 120 根长 120m 的射频地网，地网
选用 Φ4 mm 紫铜线，在中心地板四周间隔 3°放射状铺设而成。地网在 520 台
大院内埋地深 500mm，在村民土地上的埋地深 800mm。中心地板安放在发射塔
基础中心位置，选用 1000mm×1000mm×3 mm 紫铜板，用 300×0.5 mm 的铜带

与发射天线的高频接地板相连，铜板与天线调配室的接地母线接好并锡焊牢固。
本次改造还要求在建设过程中修补旧天线拆除过程破坏的地网线，将旧地网与新
