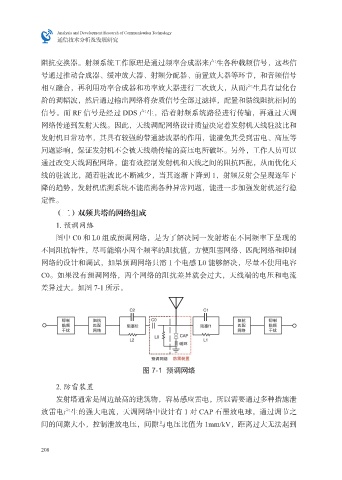

Analysis and Development Research of Communication Technology
通信技术分析及发展研究
阻抗变换器。射频系统工作原理是通过频率合成器来产生各种载频信号，这些信
号通过推动合成器、缓冲放大器、射频分配器、前置放大器等环节，和音频信号
相互融合，再利用功率合成器和功率放大器进行二次放大，从而产生具有量化台
阶的调幅波，然后通过输出网络将杂质信号全部过滤掉，配置和馈线阻抗相同的
信号。而 RF 信号是经过 DDS 产生，沿着射频系统路径进行传输，再通过天调
网络传递到发射天线。因此，天线调配网络设计质量决定着发射机天线驻波比和
发射机日常功率，其具有较强的带通滤波器的作用，能避免其受到雷电、高压等
问题影响，保证发射机不会被天线端传输的高压电所破坏。另外，工作人员可以
通过改变天线调配网络，能有效控制发射机和天线之间的阻抗匹配，从而优化天
线的驻波比，随着驻波比不断减少，当其逐渐下降到 1，射频反射会呈现逐年下
降的趋势，发射机监测系统不能监测各种异常问题，能进一步加强发射机运行稳
定性。
（二）双频共塔的网络组成
1. 预调网络
图中 C0 和 L0 组成预调网络，是为了解决同一发射塔在不同频率下呈现的
不同阻抗特性，尽可能缩小两个频率的阻抗值，方便阻塞网络、匹配网络和抑制
网络的设计和调试，如果预调网络只需 1 个电感 L0 能够解决，尽量不使用电容
C0。如果没有预调网络，两个网络的阻抗差异就会过大，天线端的电压和电流
差异过大。如图 7-1 所示。
图 7-1 预调网络
2. 防雷装置
发射塔通常是周边最高的建筑物，容易感应雷电，所以需要通过多种措施泄
放雷电产生的强大电流，天调网络中设计有 1 对 CAP 石墨放电球，通过调节之
间的间隙大小，控制泄放电压，间隙与电压比值为 1mm/kV，距离过大无法起到
208
